ATシリーズ配線ボックス付きミーティングテーブルの2枚継ぎ天板タイプ(W2100、W2400)の組み立て方を写真で解説しています。

POINT

  • プラスドライバーをご用意ください。
  • 所要時間は約40分です。
  • 作業は2人以上で行なってください。
  • 商品同梱の組立説明書と併せてご覧ください。

【該当商品】

組み立て手順

準備

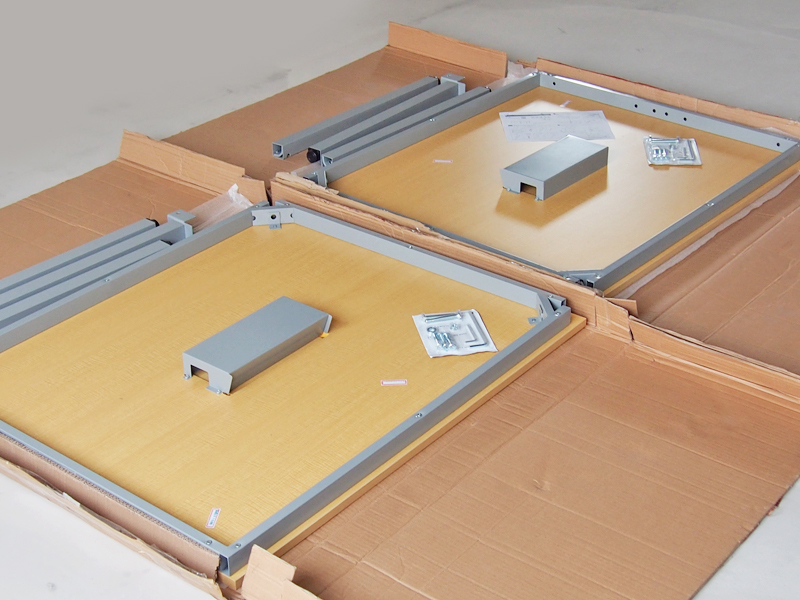

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

ATシリーズミーティングテーブルの組み立て方

手順1_1

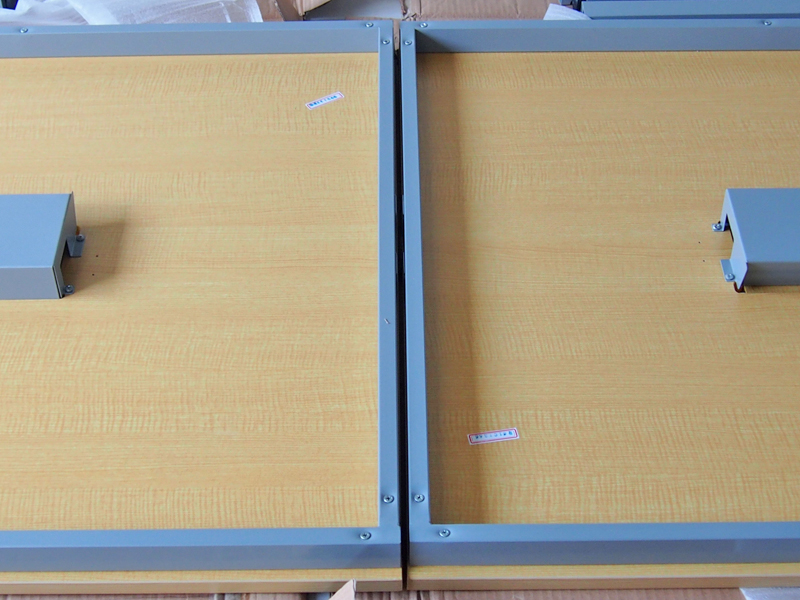

はじめに、天板(A)2枚を裏表にした状態で、連結部のフレームの穴の位置を合わせて並べてください。

ATシリーズミーティングテーブルの組み立て方

手順1_2

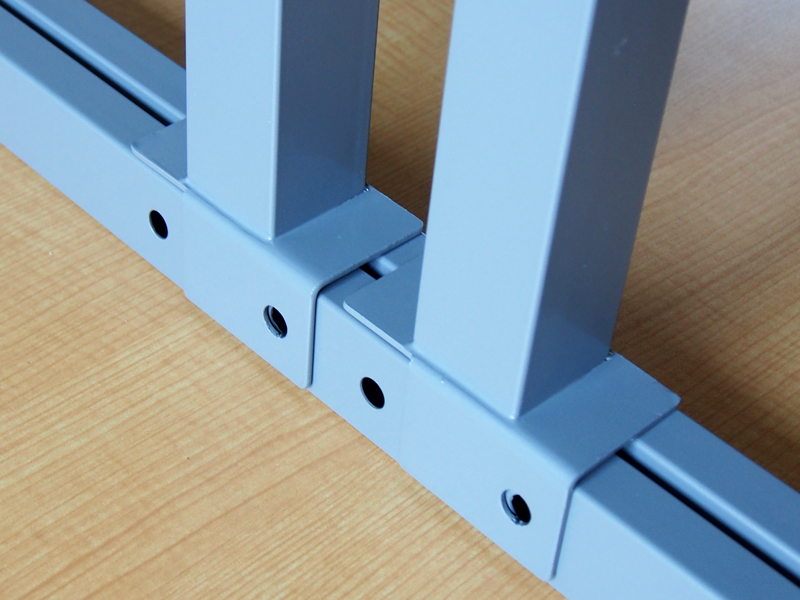

その後、天板(A)側中央のフレームに、中間脚(C)2本を組み付けます。

それぞれ穴の位置を合わせ、写真のように置いてください。

ATシリーズミーティングテーブルの組み立て方

手順1_3

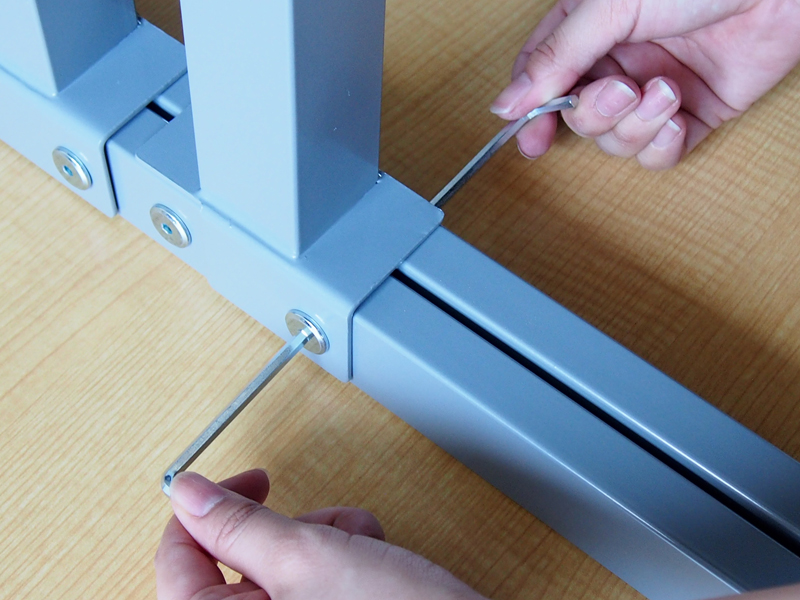

六角穴付きJねじ・Jナット(B)をそれぞれフレームの両側から差し込み、付属の六角レンチ小(D)2本を使って一方を押さえ、同時にもう一方を回して締め付けてください。

ATシリーズミーティングテーブルの組み立て方

手順2_1

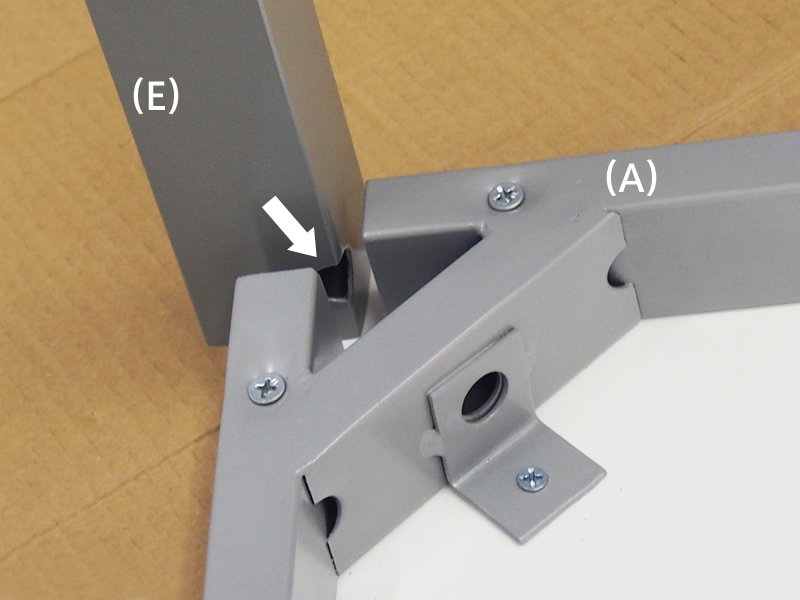

次に、脚部(E)を天板(A) に組み付けます。

脚部(E)の角にある下穴を、天板(A)のフレームのコーナーに合わせて置いてください。

ATシリーズミーティングテーブルの組み立て方

手順2_2

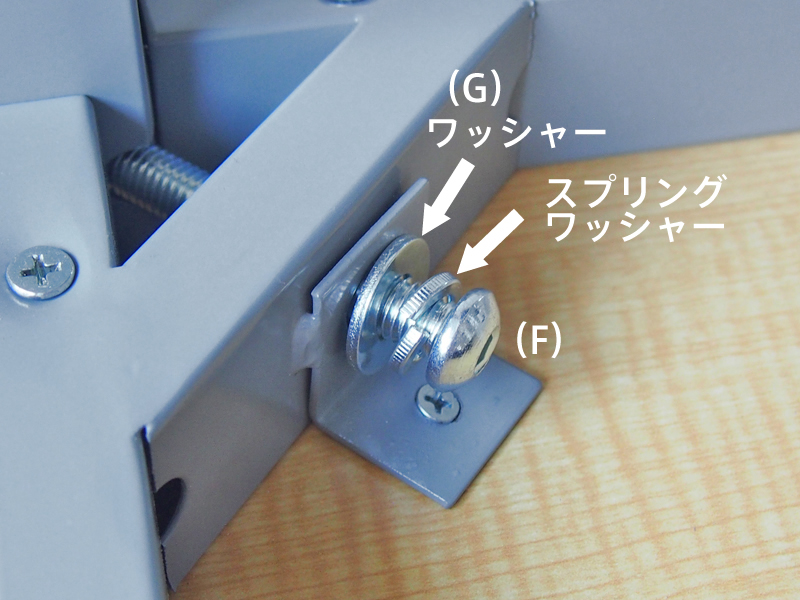

六角穴付きトラスねじ(F)に、スプリングワッシャー(G)、ワッシャー(G)、の順で通しておき、天板(A)のフレームの内側から、穴の位置を合わせておいた脚部(E)に向けて差し込みます。

ATシリーズミーティングテーブルの組み立て方

手順2_3

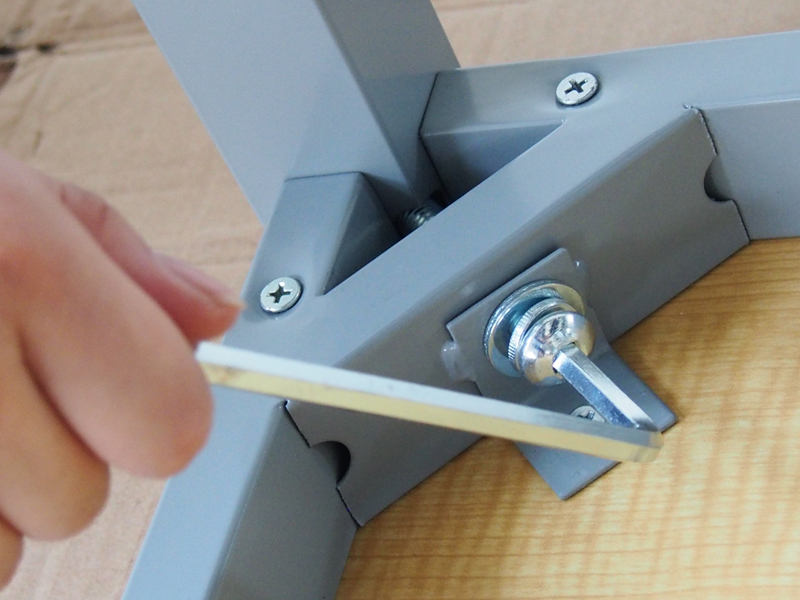

付属の六角レンチ大(H)を使ってしっかりと締め付け、固定してください。

他3本の脚部も同様に取り付け、最後にしっかりと増し締めしてください。

ATシリーズミーティングテーブルの組み立て方

手順3_1

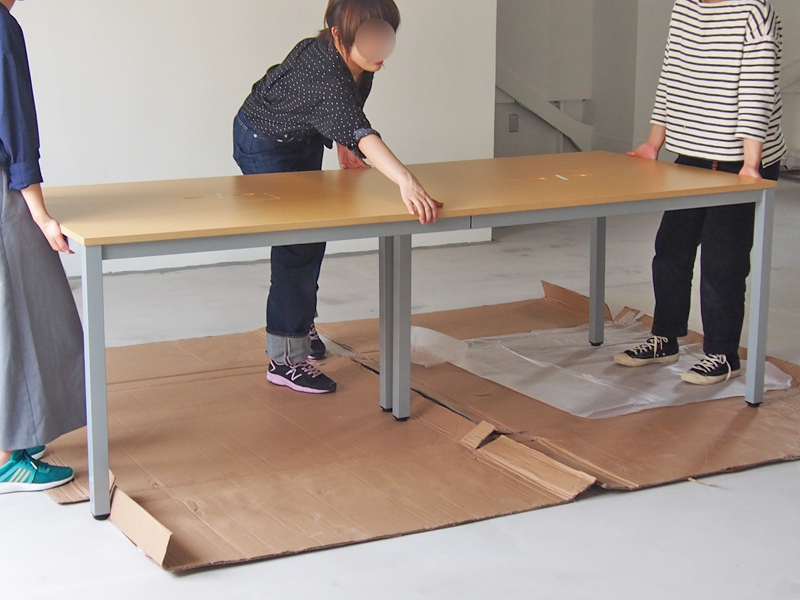

4本の脚部を固定し、すべてのねじがしっかり締め付けられていることを確認できたら、2人以上でテーブルを慎重に起こします。

ATシリーズミーティングテーブルの組み立て方

手順3_2

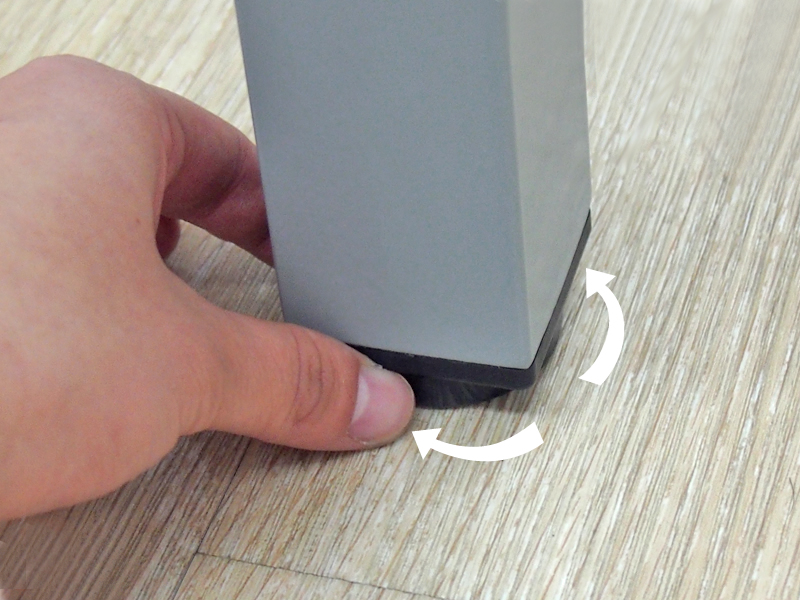

最後に、天板面と床が水平になるよう、中間脚(C)と脚部(E)のアジャスターを左右に回して高さを調整し、ガタつきのないよう設置してください。

ATシリーズミーティングテーブルの組み立て方

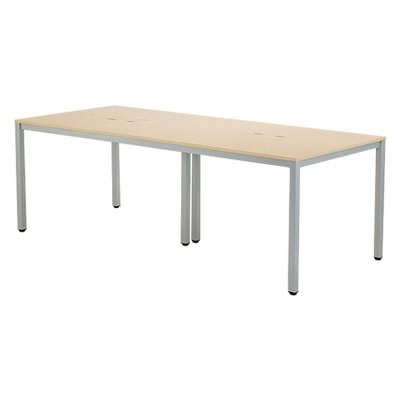

完成

以上で組み立て完了です!
