ターミナルシリーズの配線機能付きフォールディングテーブル4の組み立て工程を写真で解説します。

POINT

  • プラスドライバーをご用意ください。
  • 所要時間は約30分です。
  • 作業は2人以上で行なってください。
  • 商品同梱の組立説明書と併せてご覧ください。

【該当商品】

ターミナルフォールディングテーブルのラインナップ

組み立て手順

準備

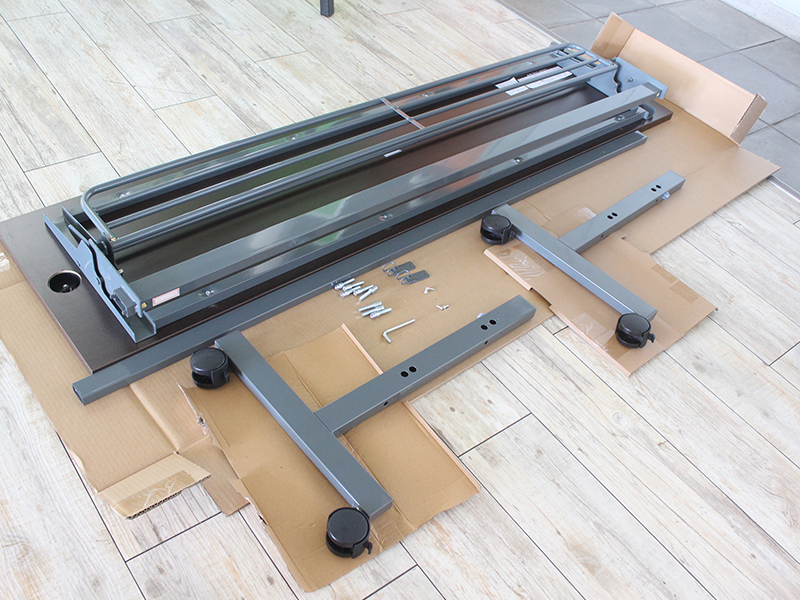

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順1_1

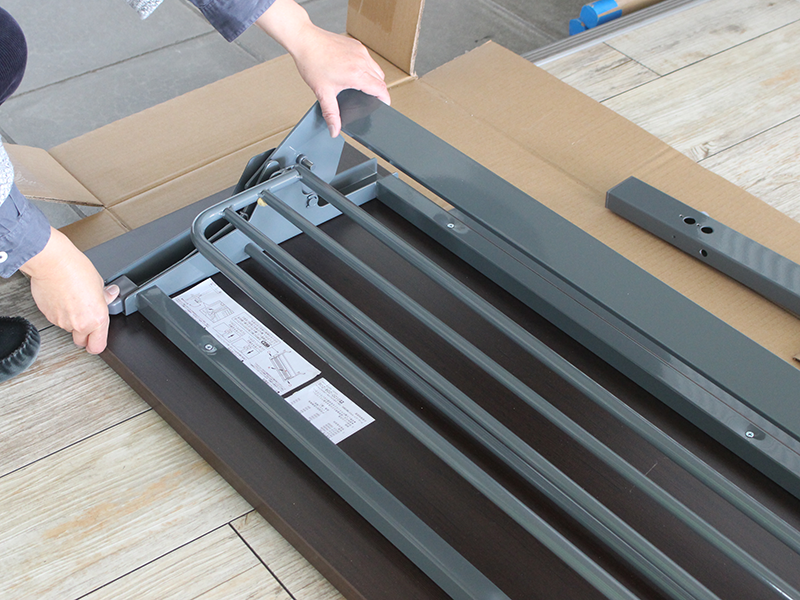

はじめに、天板(A)に左脚部(C)、右脚部(D)を取り付けます。

天板(A)を裏表にして床に置き、端にあるレバーを押しながら支柱を立ち上げてください。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順1_2

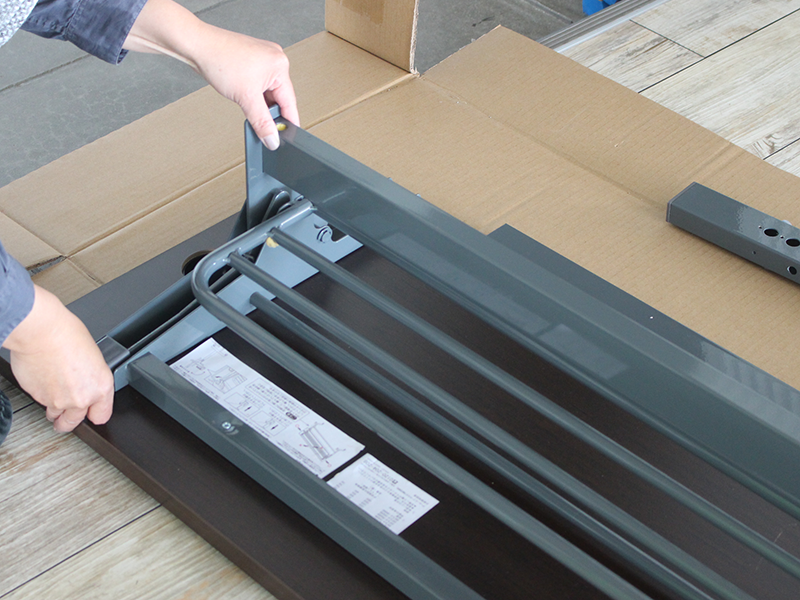

支柱を垂直に起こしたら、右脚部(D)を取り付けます。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順1_3

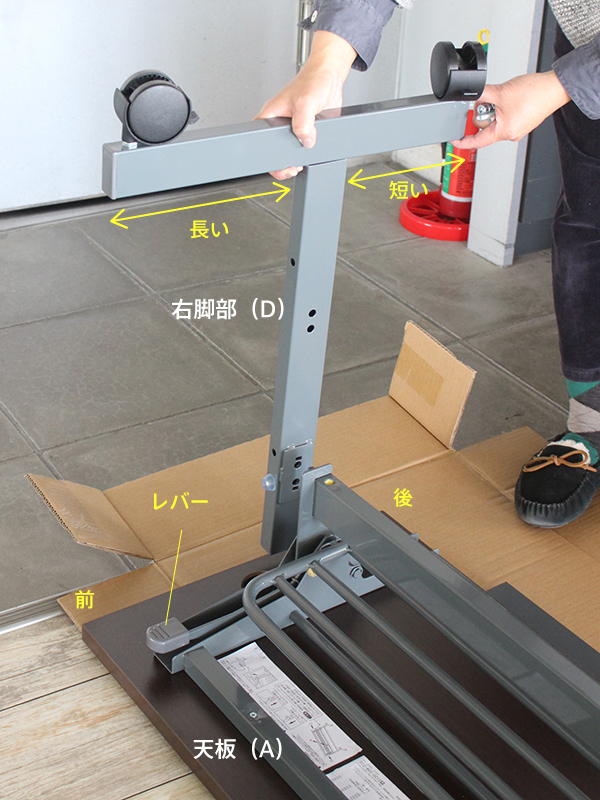

天板(A)はレバーのある側が「前」になります。

右脚部(D)は、T字のキャスターまでの長さで取り付け向きを確認してください。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順1_4

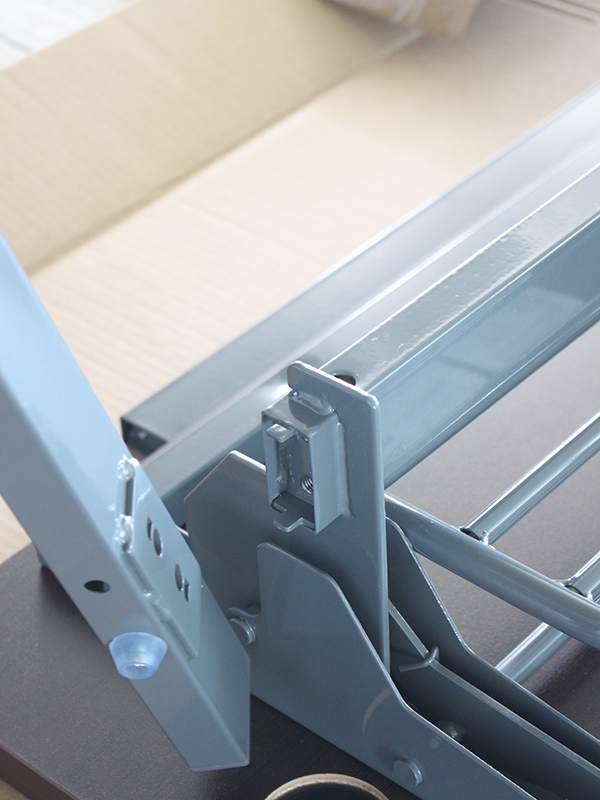

天板(A)の支柱の右端と右脚部(D)の内側の2箇所の下穴の位置を合わせます。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順1_5

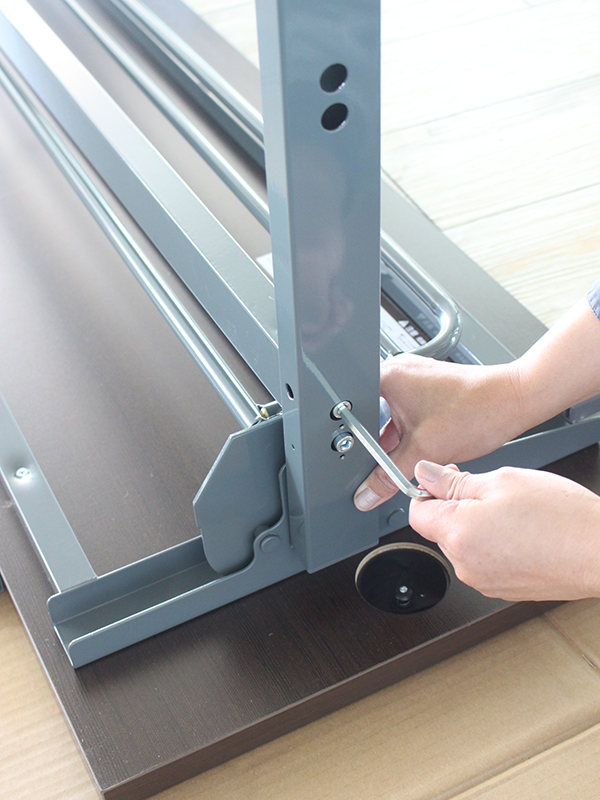

右脚部(D)の外側から、六角穴付きキャップねじ(E)を2つの下穴にそれぞれ差し込み、付属の六角レンチ(F)で回してまずは2本ともゆるめに仮締めしておきます。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順1_6

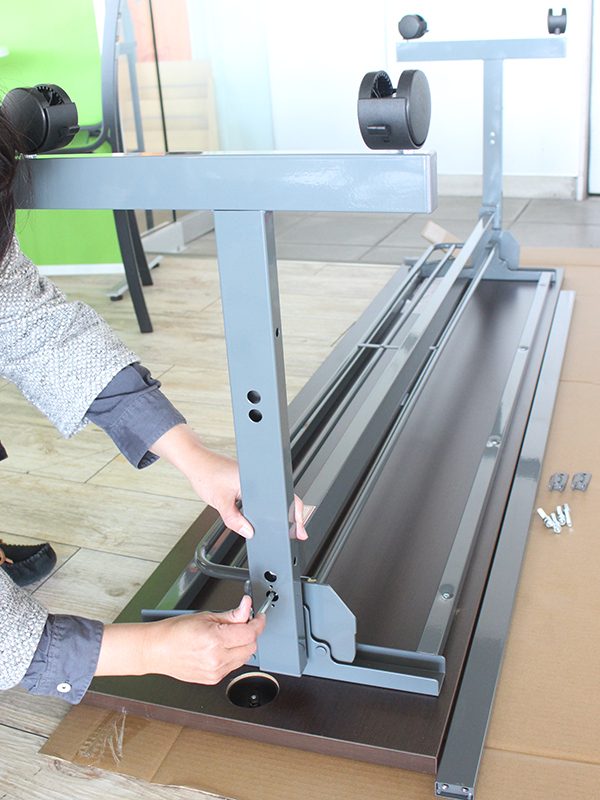

同様に左脚部(C)も取り付けます。

こちらも仮締めで取り付けてください。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順2_1

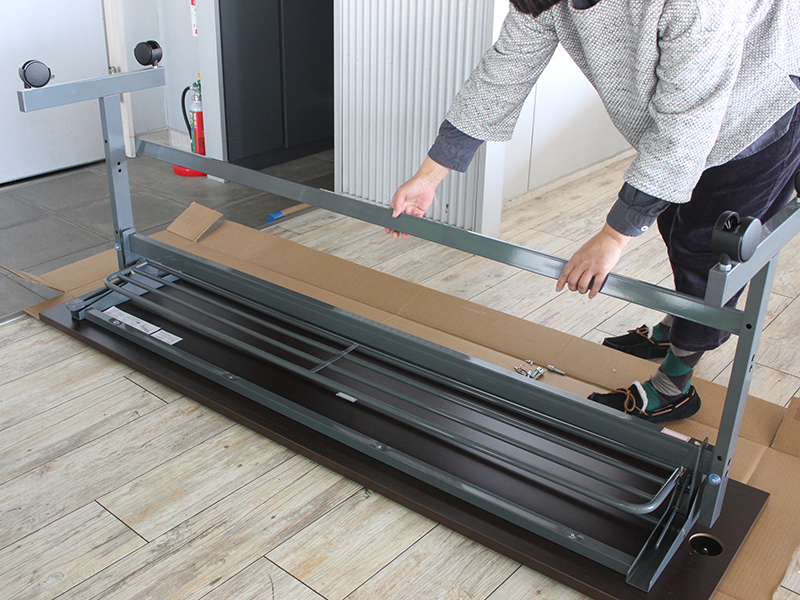

次に、左脚部(C)と右脚部(D)の間に貫パイプ(B)を取り付けます。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順2_2

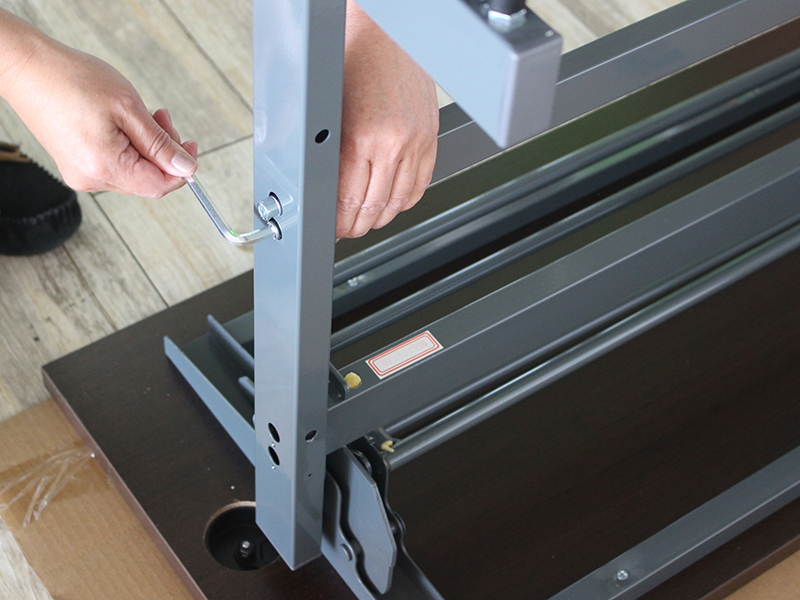

左右脚部(C)(D)内側の下穴と貫パイプ(B)の両端の穴の位置を合わせたら、脚部の外側から六角穴付きキャップねじ(E)を差し込み、六角レンチ(F)で回して締め付けます。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順2_3

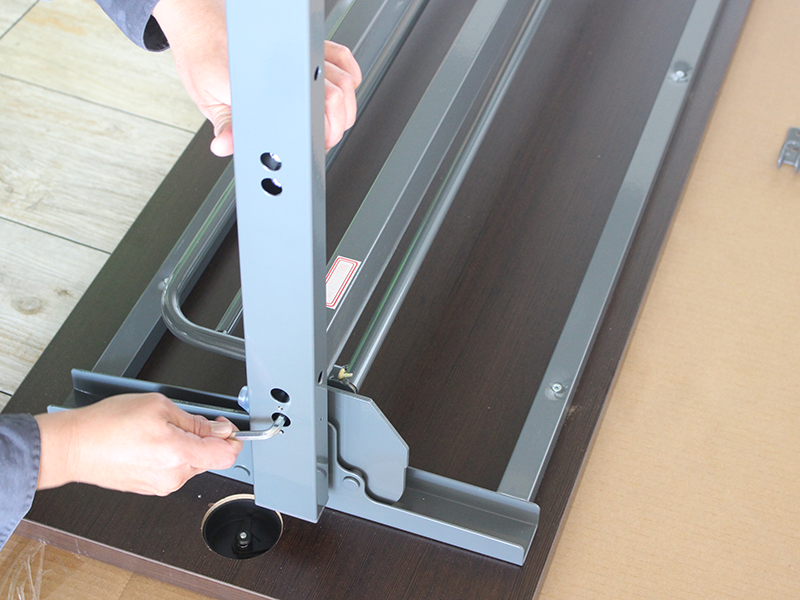

貫パイプ(B)が固定できたら、先に仮締めしておいた六角穴付きキャップねじ(E)も締め直し、しっかりと固定してください。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順3_1

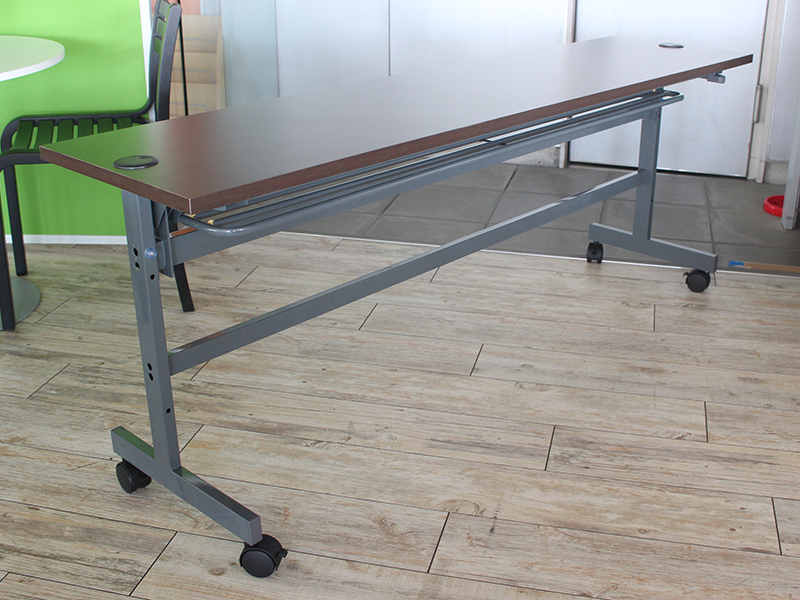

すべてのねじがしっかり締め付けられたら、2人以上で慎重に天板を持ち上げ、本体を起こします。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

手順3_2

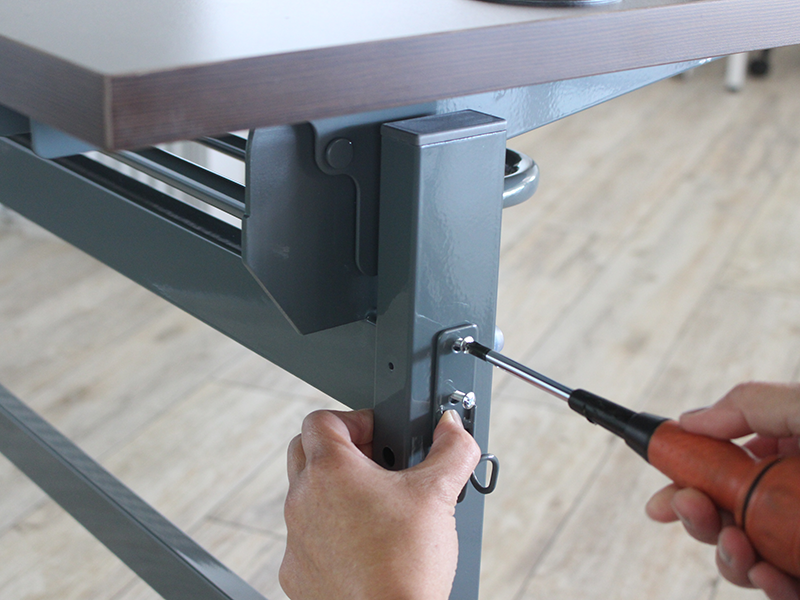

今度は左右脚部(C)(D)に、フック(G)をつけていきます。

フック(G)1つにつき十字穴付きトラスねじ(H)を2本、プラスドライバーで締め付けて固定してください。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

完成

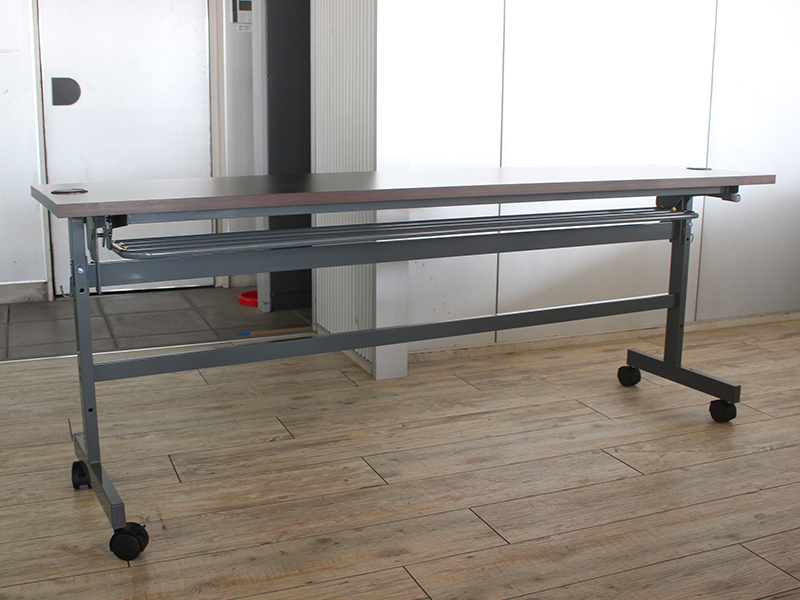

以上で組み立ては完了です。

テーブル使用時には、必ずキャスターのストッパーをロックしてください。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

テーブルを移動する際には、キャスターのストッパーを上げてロックを解除し、テーブル長手方向に移動させてください。

また、テーブルの上に物を載せたまま移動させないでください。

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

テーブルの折りたたみ方

テーブルを折りたたむ際には、天板(A)右下のレバーを押し上げた状態で・・・

配線機能付きフォールディングテーブル(SHFTL4-1845DB)の組み立て

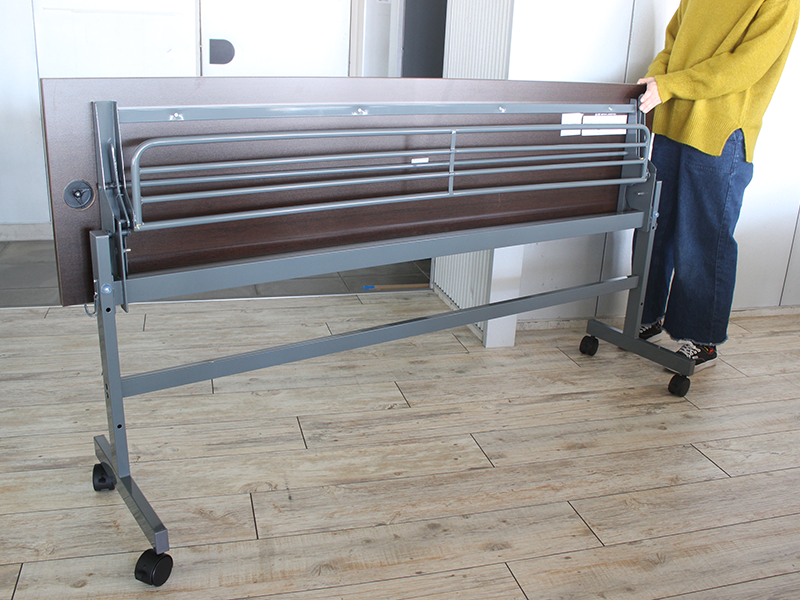

天板(A)が垂直になるようにたたんでください。

*折りたたむ際には天板(A)の可動部に手を挟まないよう十分ご注意ください
