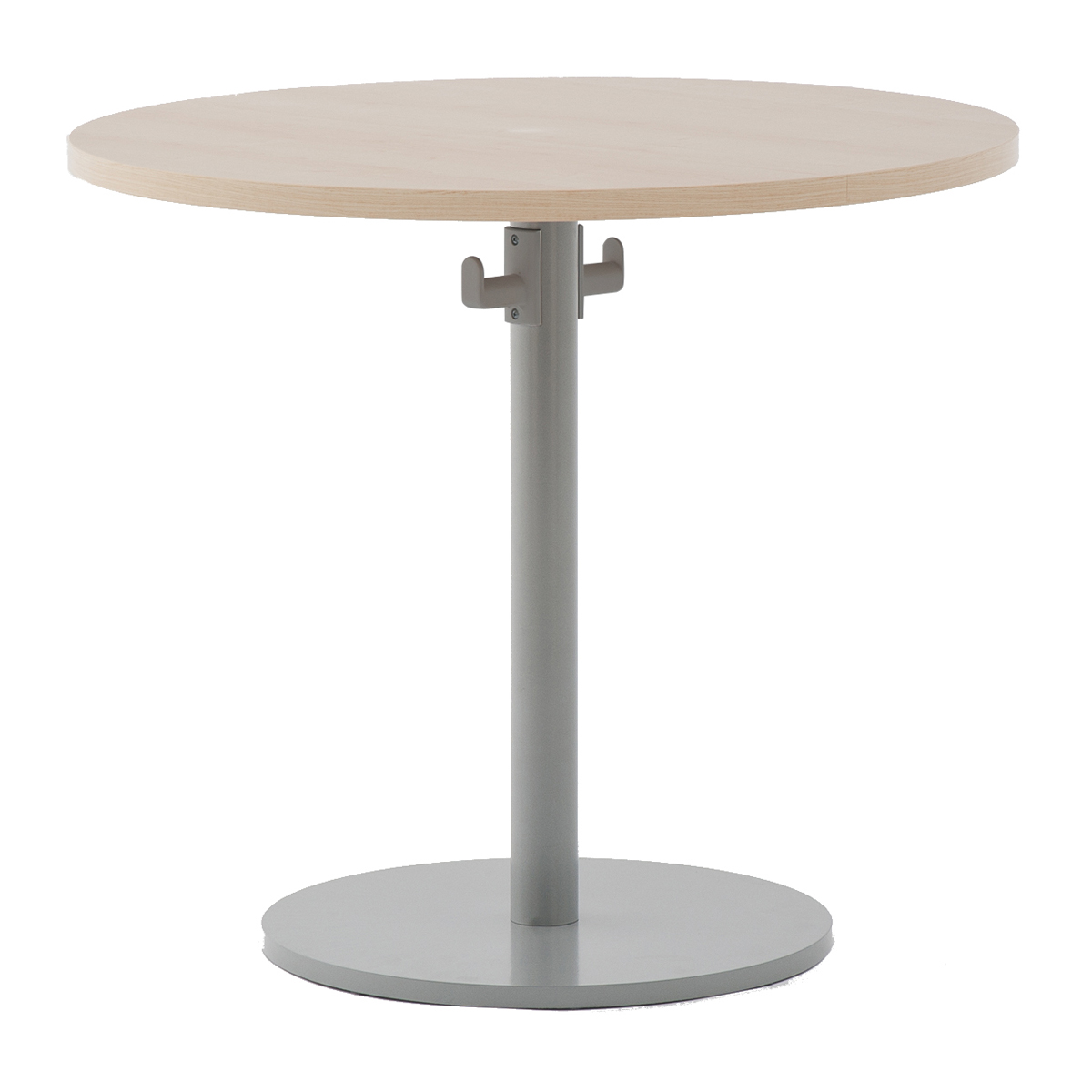

リフレッシュテーブル(RFRT2-800WH-BH)の組み立て

リフレッシュテーブルバッグハンガー付き
  • 作業は2人以上で行なってください。
  • プラスドライバーをご用意ください。
  • 組み立て時間は約20分です。
  • 商品同梱の組立説明書と併せてご覧ください。

【該当商品】

RFRT2-800WH-BH RFRT2-800NA-BH RFRT2-600WH-BH RFRT-600NA-BH

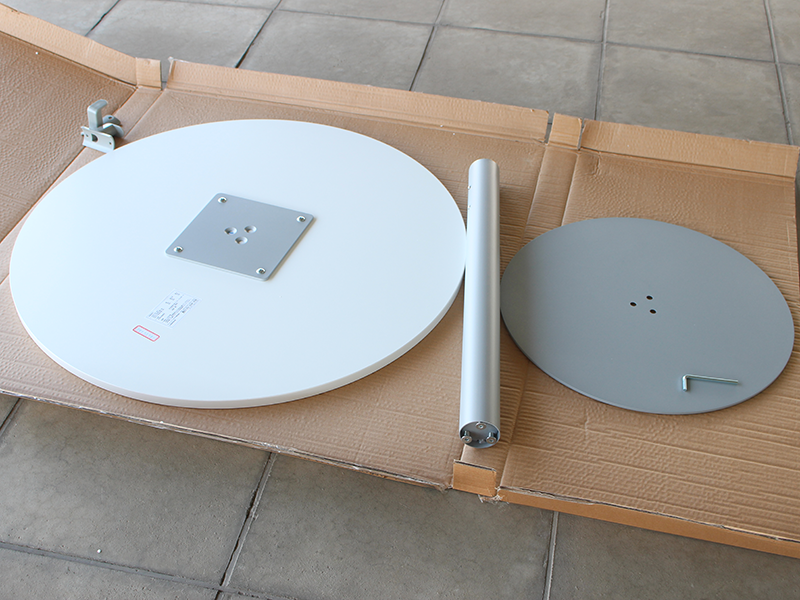

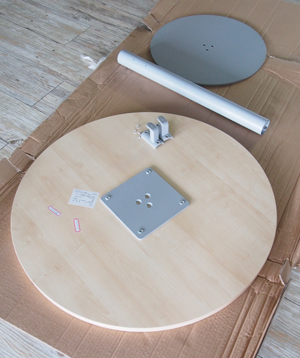

準備

組み立てを行う場所には、パッケージのダンボールを広げて下に敷くなどして、床や家具に傷が付かないようご注意ください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

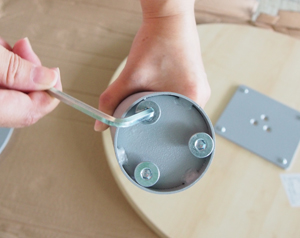

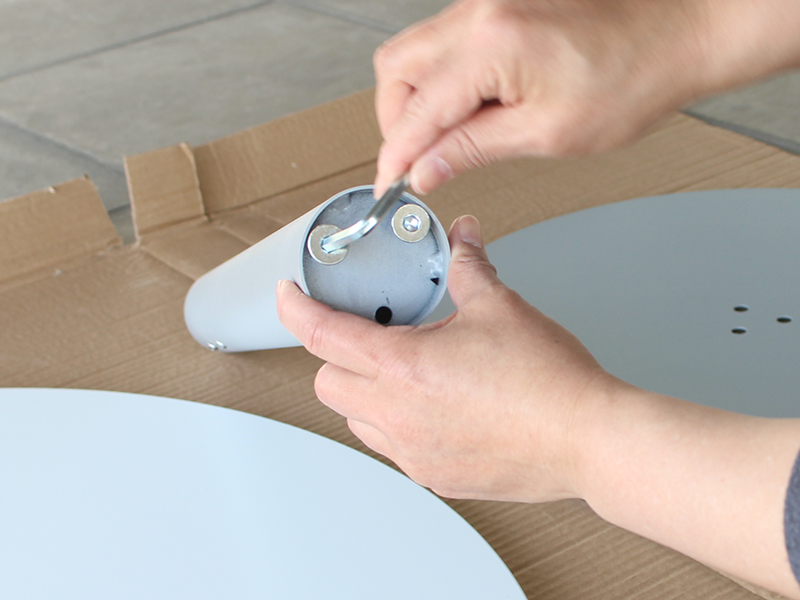

手順1_1

はじめに、支柱(A)の両端に取り付け済みの六角穴付き皿ねじ(F)計6本を、付属の六角レンチ(I)を使って取り外します。外したねじは後で使用しますので無くさないように保管してください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

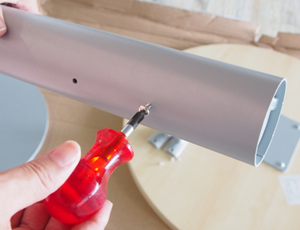

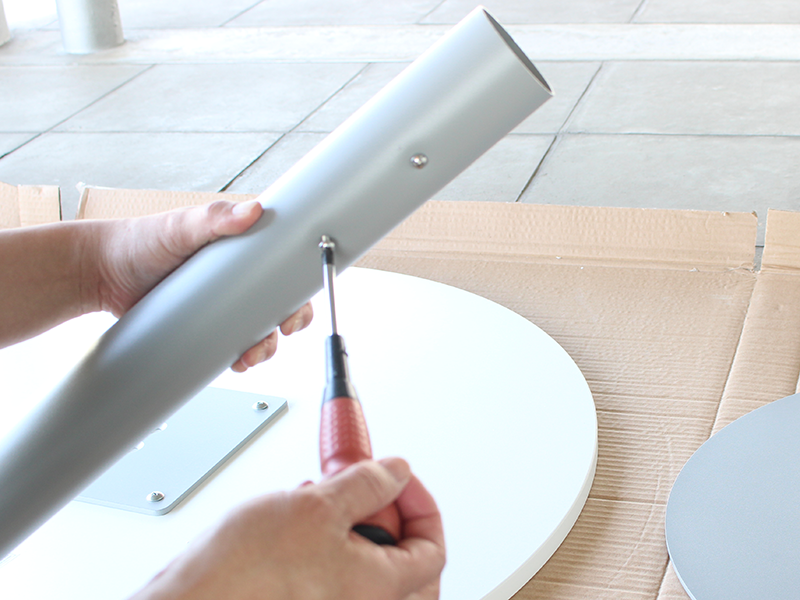

手順1_2

同じく支柱(A)側面に取り付けてある十字穴付きトラスねじ小(H)4本もプラスドライバーを使って取り外してください。外したねじは無くさないように保管してください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

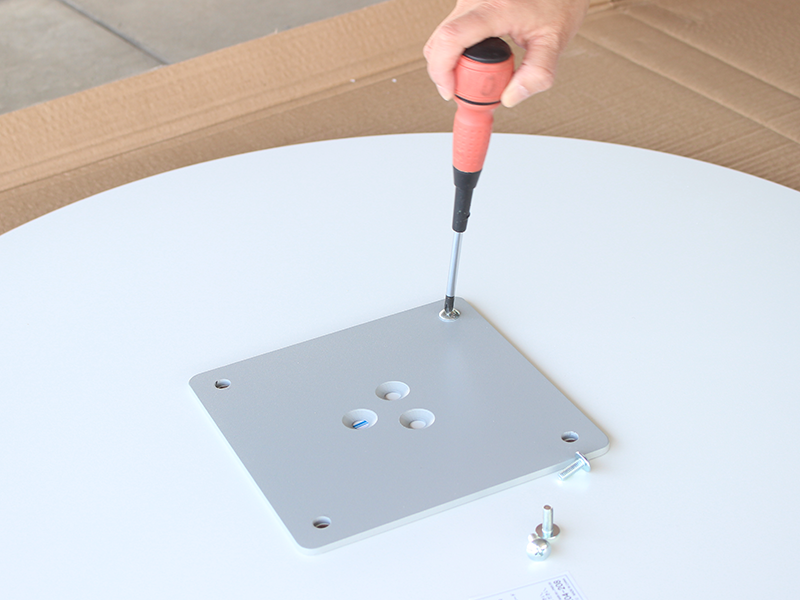

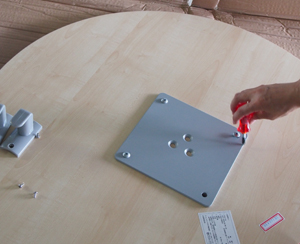

手順2

次に、天板(B)に受け座(D)を固定している4つの十字穴付きトラスねじ大(G)をプラスドライバーを使って取り外します。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

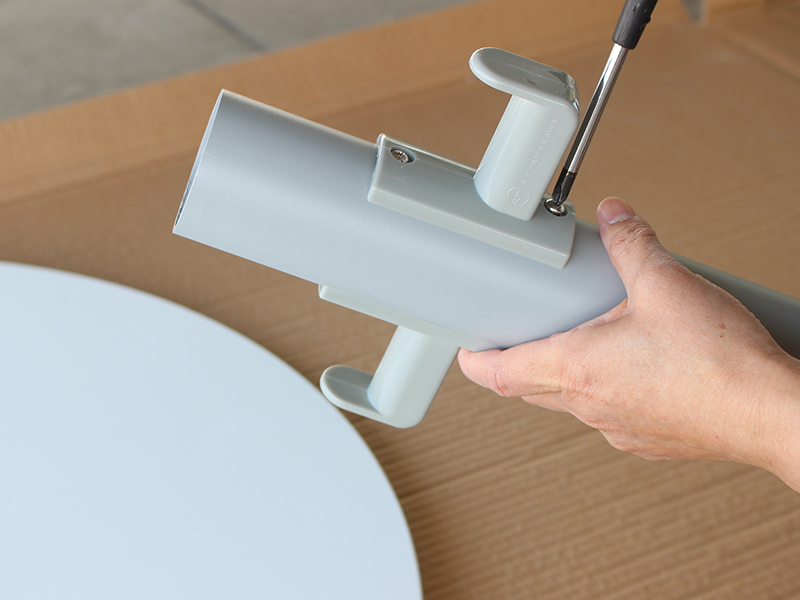

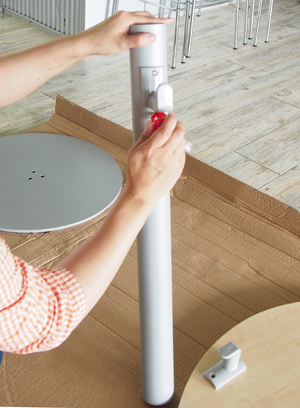

手順3

支柱(A)に2つのバッグハンガー(E)を取り付けます。手順1で外した十字穴付きトラスねじ小(H)4本を使い、プラスドライバーで回してしっかりと固定してください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

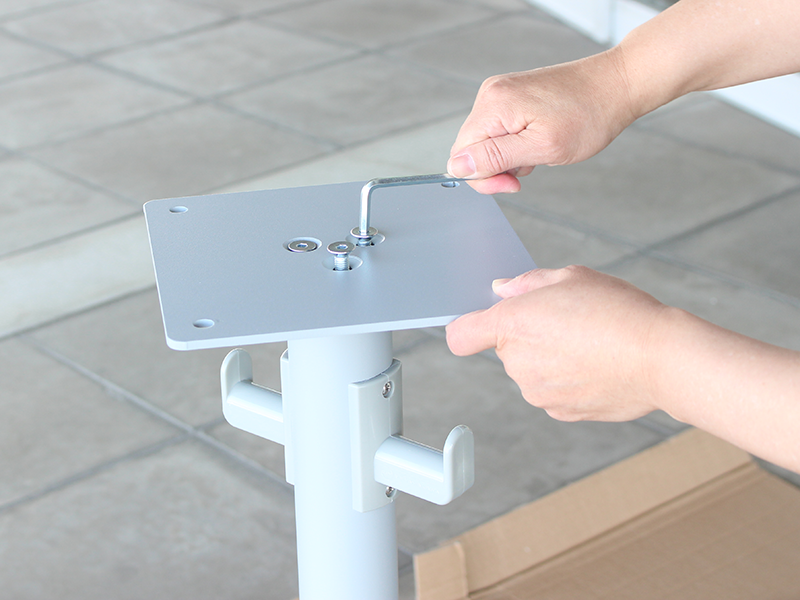

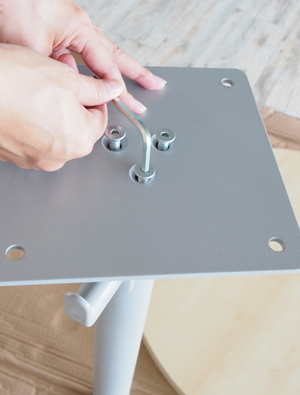

手順4_1

次に、支柱(A)の先端に、天板(B)から外しておいた受け座(D)を組み付けます。受け座(D)は凹みのある面を上にして、手順1で外した六角穴付き皿ねじ(F)3本を付属の六角レンチ(I)で回して締めしっかりと固定してください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

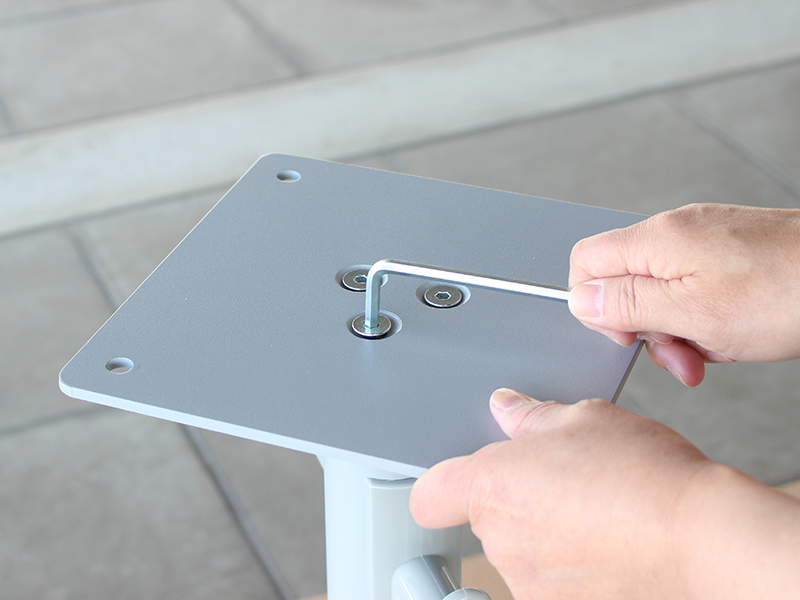

手順4_2

このとき、3本の六角穴付き皿ねじ(F)の頭がすべて受け座(D)の凹みにすっかり隠れるまで、六角レンチ(I)でしっかり締め付けてください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

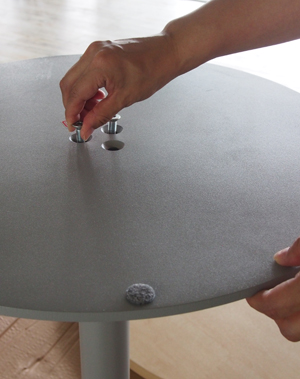

手順5_1

受け座(D)を取り付けた支柱(A)を逆さにし、今度はベース(C)を取り付けます。ベースは凹みのある面(裏)を上にして、手順1で取り外しておいた六角穴付き皿ねじ(F)3本を六角レンチ(I)で締め、しっかりと固定してください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

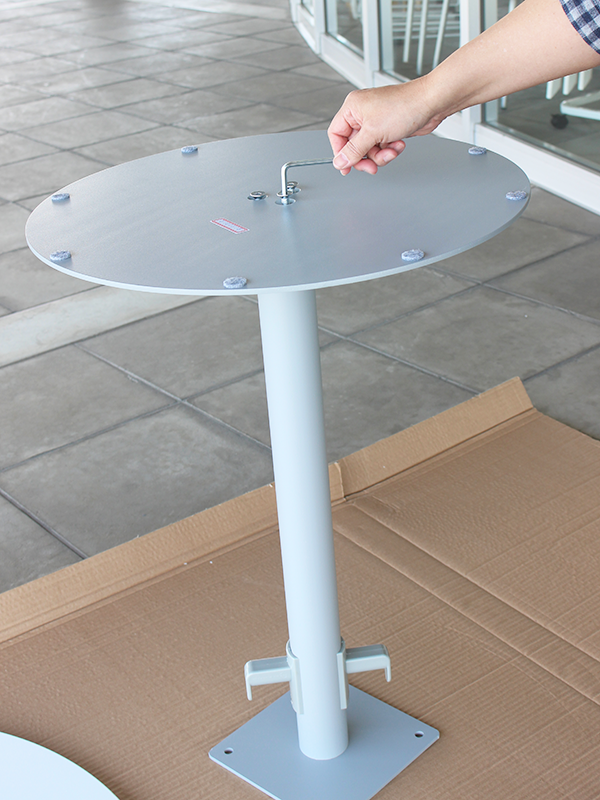

手順5_2

ベース(C)の凹みに3本の六角穴付き皿ねじ(F)の頭がすっかり隠れるまで、六角レンチ(I)でしっかり締め付けてください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

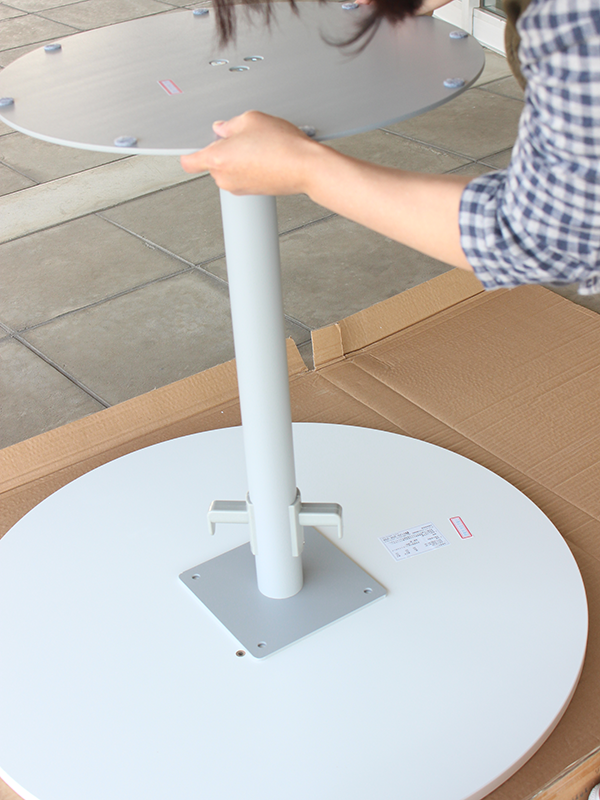

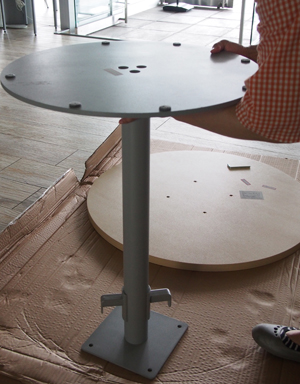

手順6_1

組み上がった脚部を天板(B)に組み付けていきます。天板(B)は裏面を上にして床に置き、受け座(D)の4つの穴の位置と合わせます。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

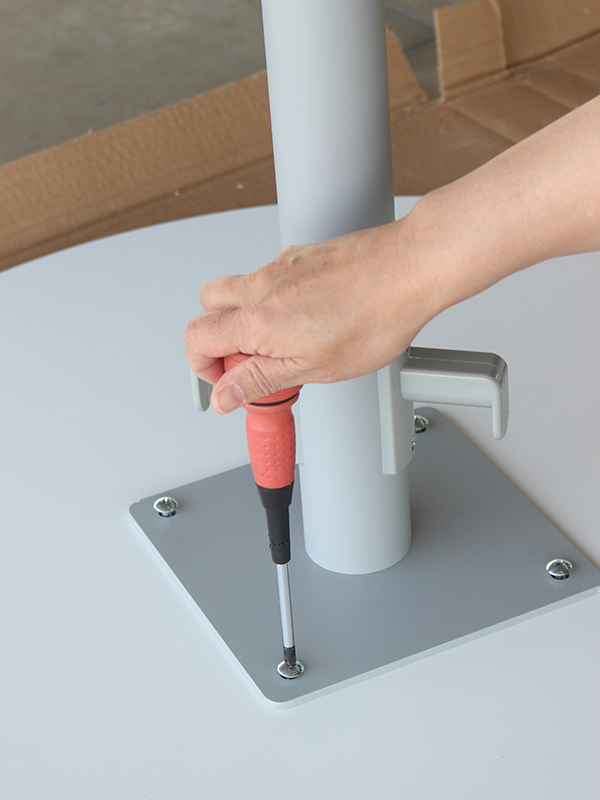

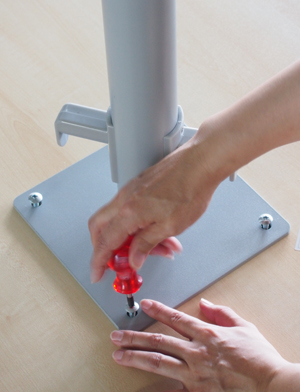

手順6_2

天板(B)と受け座(D)の穴の位置を合わせたら、手順2で取り外した4つの十字穴付きトラスねじ大(G)をプラスドライバーでしっかりと締め付け固定してください。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

手順7

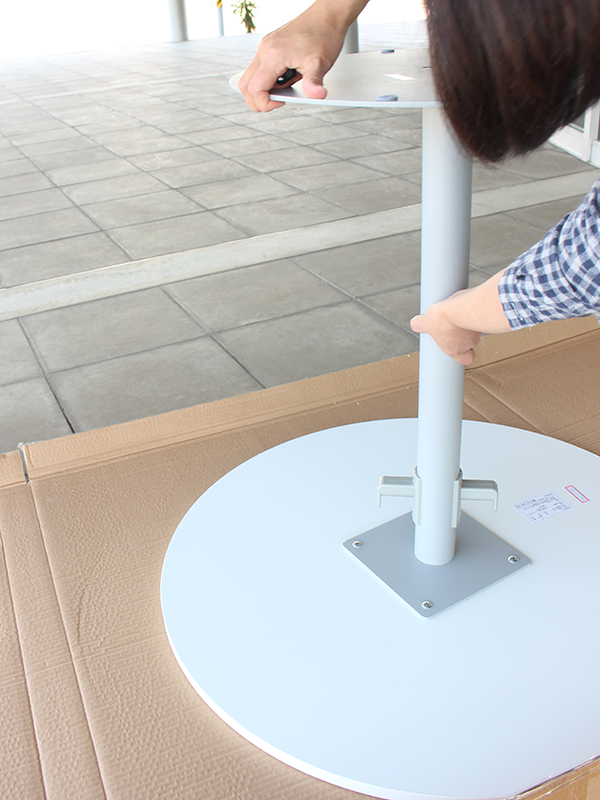

天板(B)と脚部がしっかりと固定できたら支柱(A)をしっかりと持ち、2人以上で慎重にテーブルを起こします。

リフレッシュテーブルⅡバッグハンガー付きの組み立て

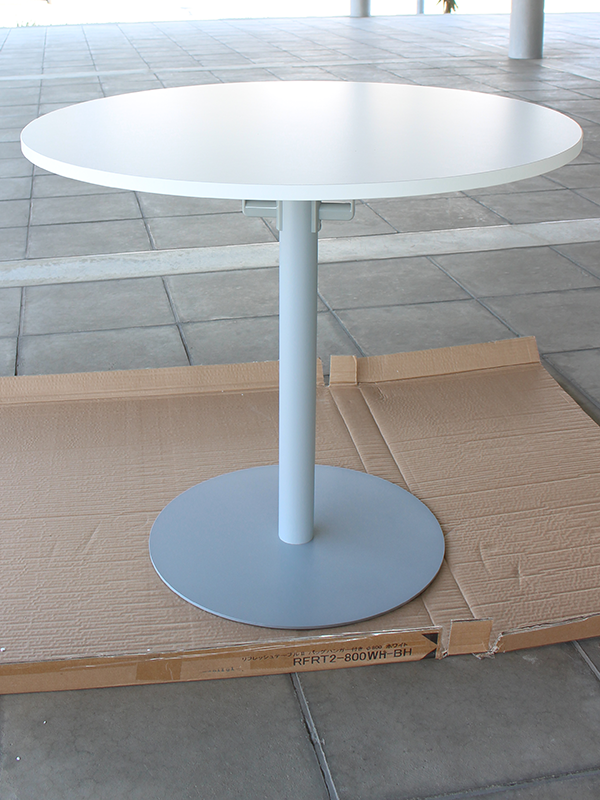

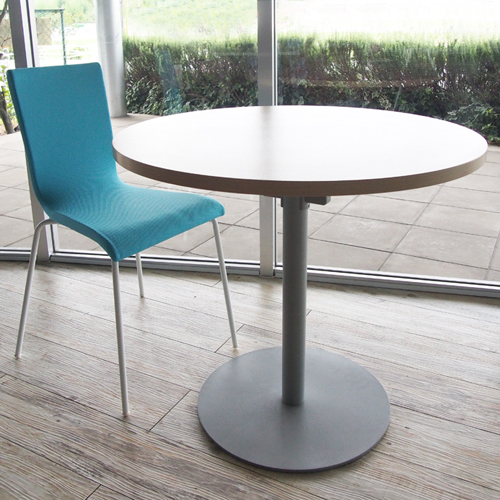

完成

以上で組み立て完了です。
