スナップ案内板(RFIB-SNA4)の組み立て

スナップ案内板A4
  • プラスドライバーをご用意ください。
  • 作業は2人以上で行なってください。
  • 組み立て時間は約20分です。
  • 商品同梱の組立説明書と併せてご覧ください。

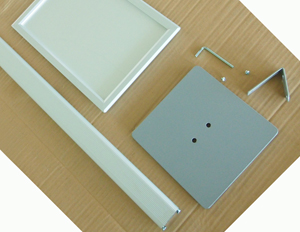

準備

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

スナップ案内板の組み立て

手順1

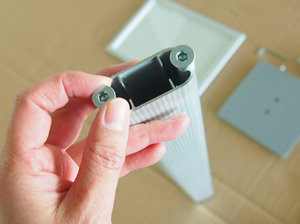

最初に、支柱(B)の両端に取り付けてある皿ボルト(D)、ボタンボルト(E)を外します。表面が平らな方が皿ボルト(D)、表面が隆起している方がボタンボルト(D)です。

スナップ案内板の組み立て

手順2

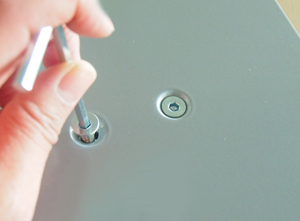

ベース(A)と支柱(B)を固定します。ベースの裏側から、手順①で外した皿ボルト(D)を支柱に向けて差し込み、付属の六角レンチ(F)で回して締め付けてください。固定できたら、この面を底にして床に置きます。

スナップ案内板の組み立て

手順3

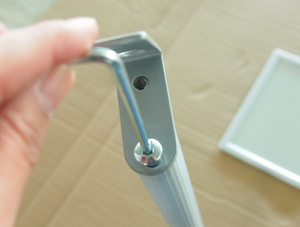

次に、支柱の上部先端にL字金具(J)を取り付けます。手順①で外したボタンボルト(D)を六角レンチ(F)で回して締め付けてください。

スナップ案内板の組み立て

手順4

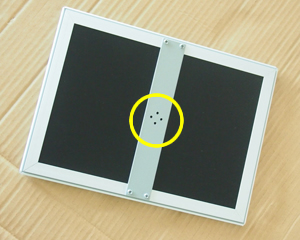

支柱に固定したL字金具(J)に、パネル(C)を取り付けましょう。パネルは縦位置、横位置どちらでも設置できるよう、裏面中央に4つのねじ穴が開いています。

スナップ案内板の組み立て

手順5

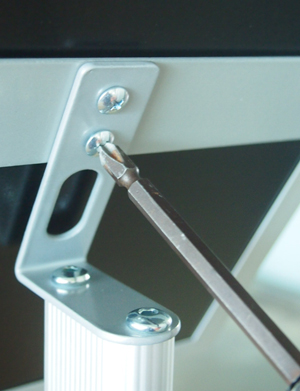

縦、横どちら向きで使用するかを決めたら、プラスドライバーを使って2つのトラスねじ(H)でパネルをL字金具に固定してください。

スナップ案内板の組み立て

手順6

これで本体が完成です!つづいて、案内用紙の差し替え方法です。

スナップ案内板の組み立て

手順7

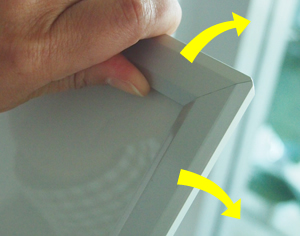

パネルの表から4辺のフレームを内側から外側に向けて開きます。使い始めは少し固くなっていますので両手で開けられることをおすすめします。

スナップ案内板の組み立て
4辺のフレームを開いた状態です。
スナップ案内板の組み立て

手順8

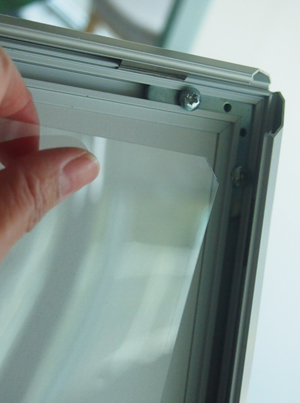

パネル内の透明カバーを一旦取り出し・・・

スナップ案内板の組み立て

手順9

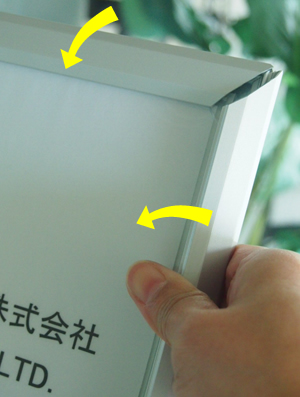

案内用紙を入れてから、その上に透明カバーをのせ、4辺のフレームを閉じてください。

スナップ案内板の組み立て

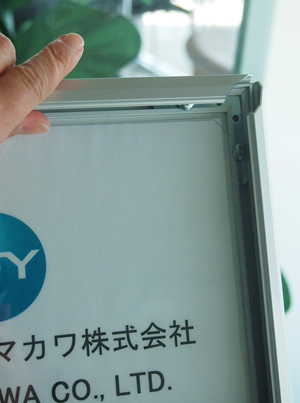

フレームの開閉時には指を挟まないようご注意ください。
スナップ案内板の組み立て

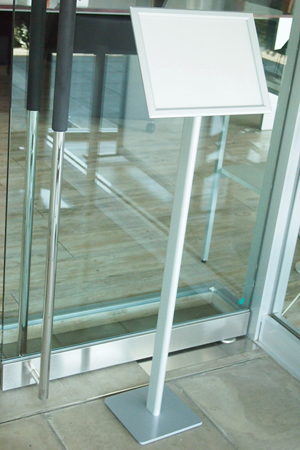

完成

以上で組み立て完了です!

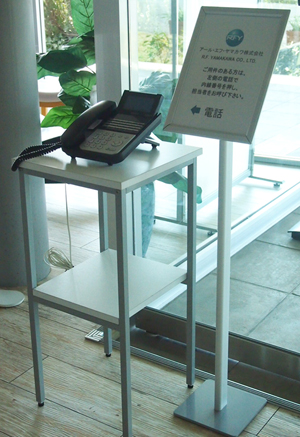

エントランスでのご案内や、メニューの掲示などにご活用ください。
