リフレッシュサイドテーブルの組み立て工程を写真で解説します。

POINT

  • プラスドライバーをご用意ください。
  • 所要時間は約20分です。
  • 作業は2人以上で行なってください。
  • 商品同梱の組立説明書と併せてご覧ください。

【該当商品】

組み立て手順

準備

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順1_1

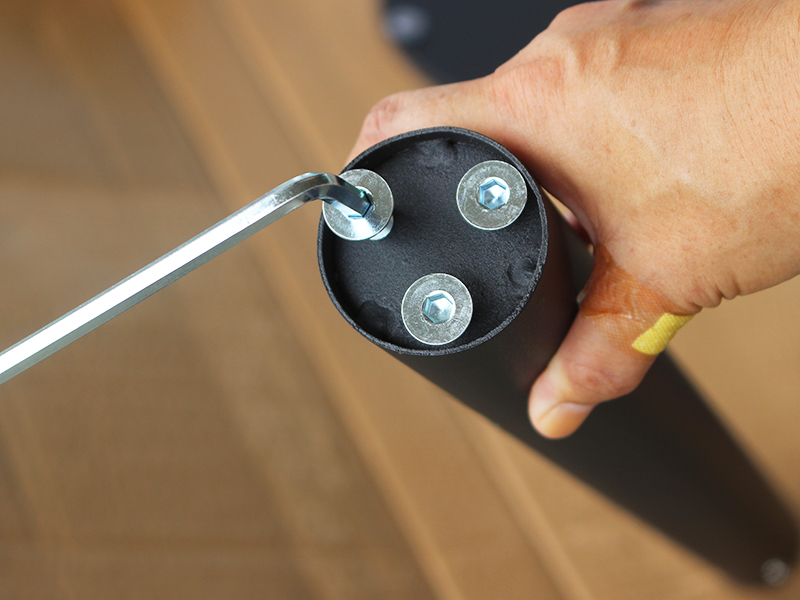

はじめに、支柱(C)に取り付け済みの3本の六角穴付き皿ねじ(F)を付属の六角レンチ(I)を使って取り外します。

リフレッシュサイドテーブル(RFRST-400DM2)

手順1_2

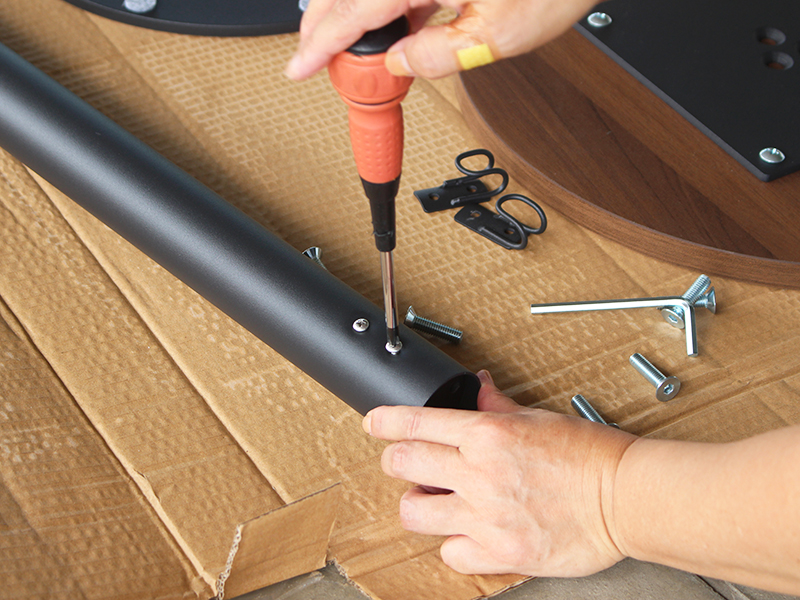

つづいて、同じ支柱(C)の側面についている十字穴付きトラスねじ小(H)4本もプラスドライバーを使って取り外してください。

外した全てのねじは紛失しないよう保管してください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順2_1

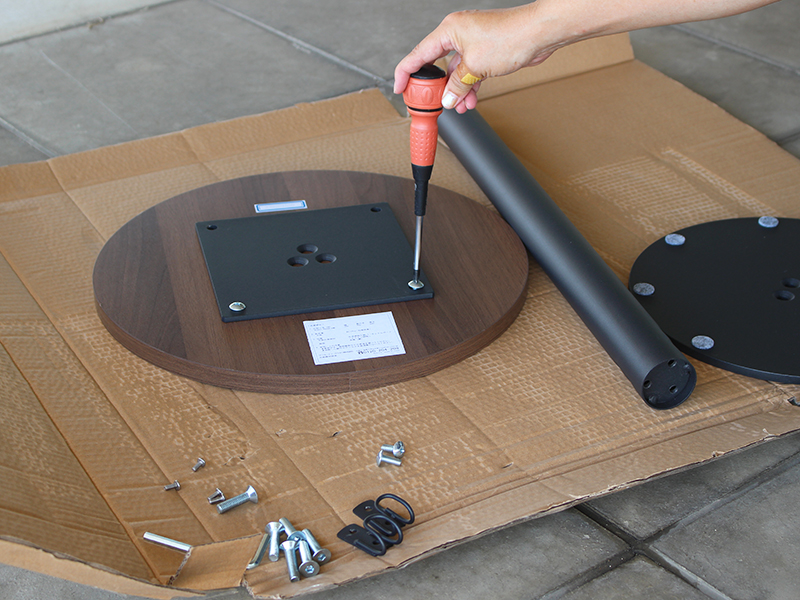

次に、天板(A)裏に取り付けてある受座(D)を取り外します。

四隅の十字穴付きトラスねじ大(G)をプラスドライバーで回して外してください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順2_2

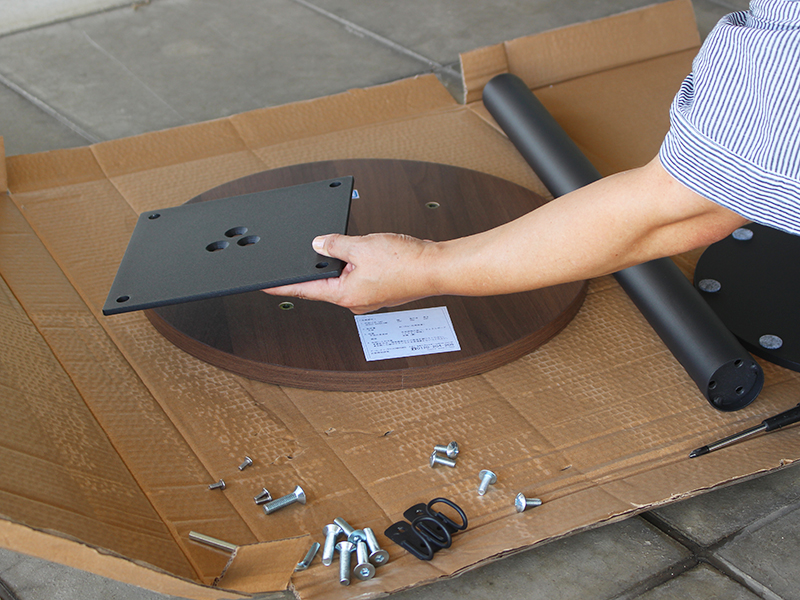

4つの十字穴付きトラスねじ大(G)を外したら、天板(A)から受座(D)を外します。

外した十字穴付きトラスねじ大(G)は紛失しないよう保管してください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順3_1

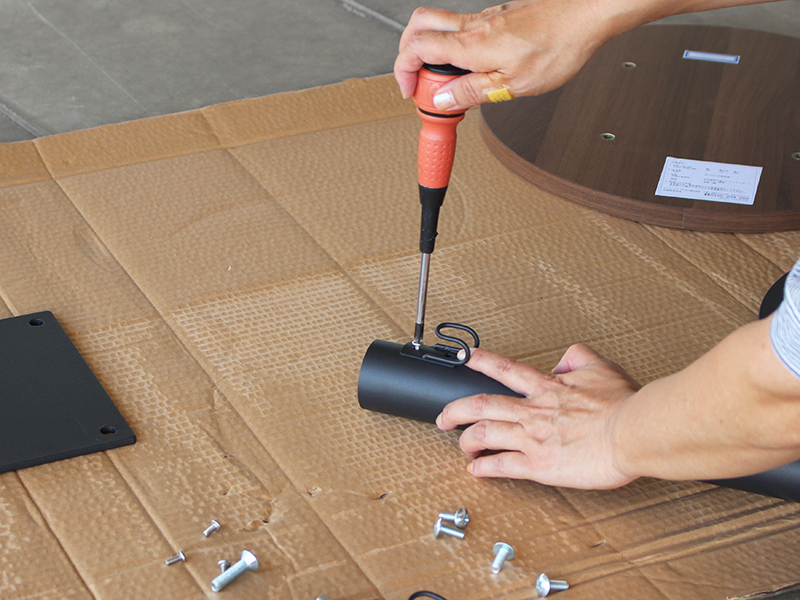

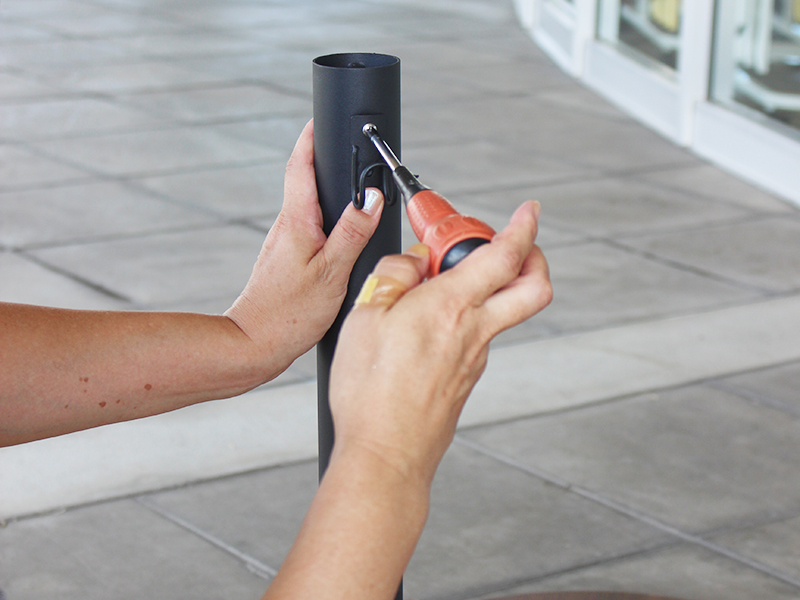

支柱(C)の上部に2つのフック(E)を取り付けます。

手順1で取り外しておいた十字穴付きトラスねじ小(H)を使って、支柱(C)側面の下穴部分にプラスドライバーでしっかり締め付け固定します。

リフレッシュサイドテーブル(RFRST-400DM2)

手順3_2

反対側も同様にして、フック(E)を固定してください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順4_1

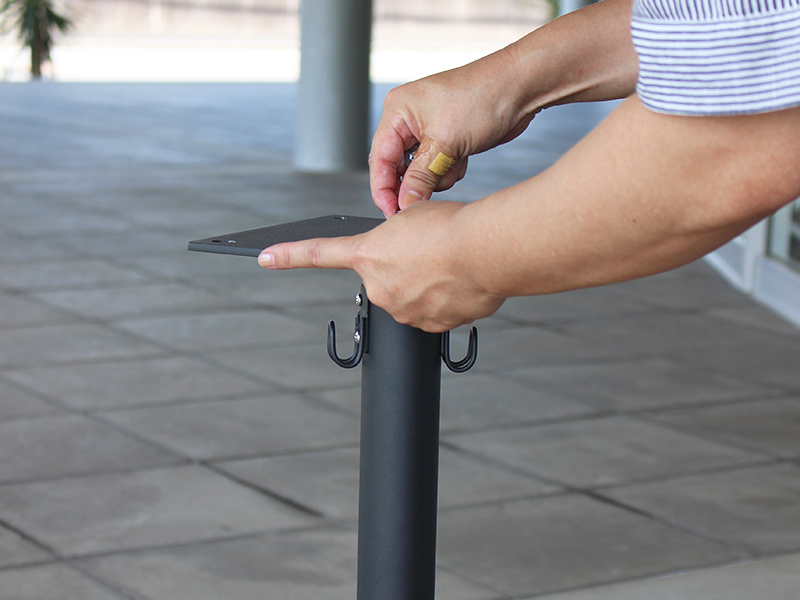

支柱(C)の先端に、手順2で天板(A)から外しておいた受座(D)を取り付けます。

リフレッシュサイドテーブル(RFRST-400DM2)

手順4_2

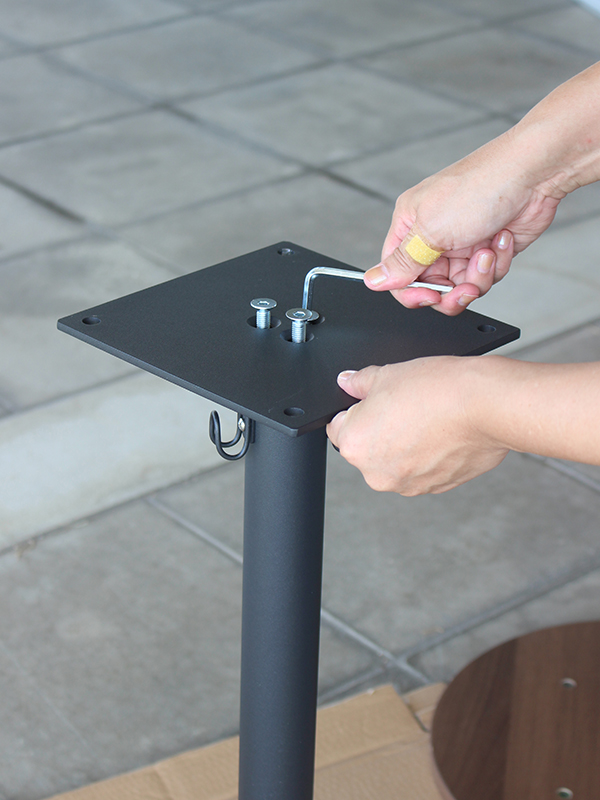

3本の六角穴付き皿ねじ(F)を受座(D)の凹みから支柱(C)まで差し込み、付属の六角レンチ(I)で回してしっかりと締め付けてください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順4_3

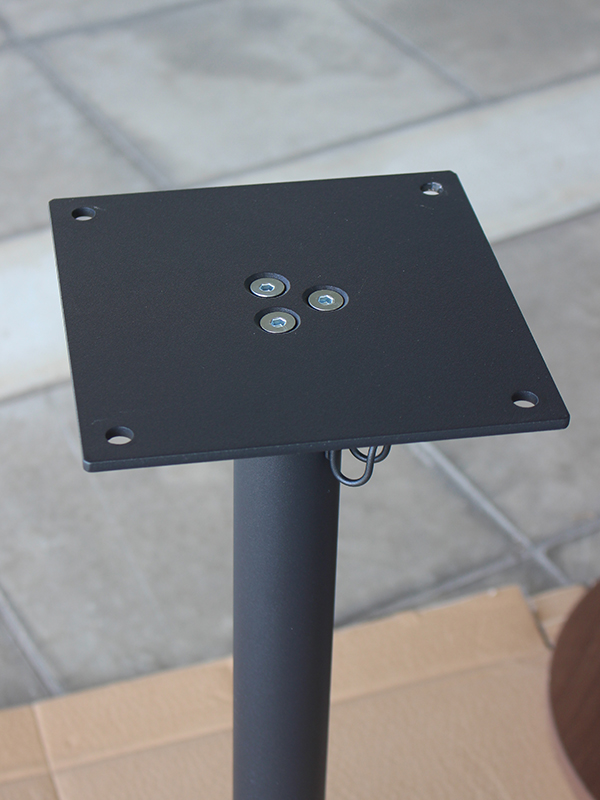

このとき、3本の六角穴付き皿ねじ(F)の頭が受座(D)の凹みにすっかり隠れるまで、しっかり締め付けてください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順5_1

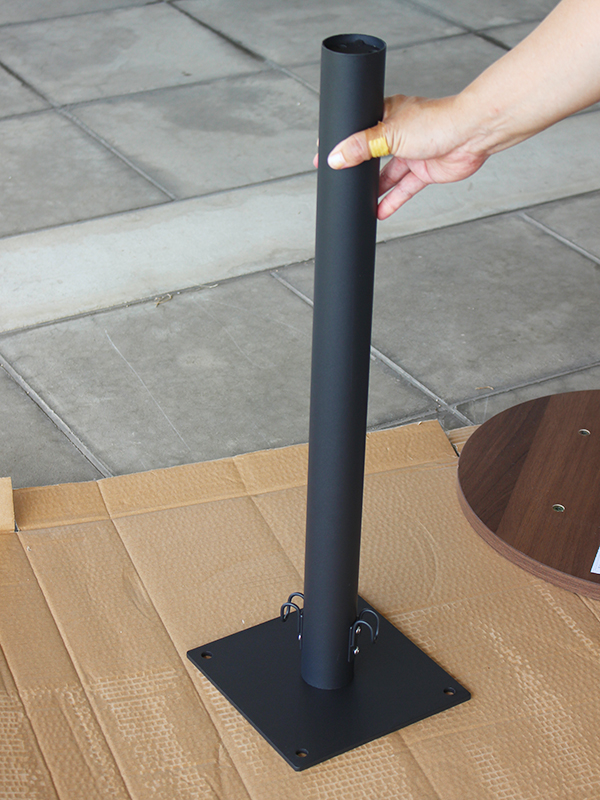

今度は、支柱(C)の反対側にベース(B)を取り付けます。

手順4で組み付けた受座(D)側を下にして支柱(C)を支えながら・・・

リフレッシュサイドテーブル(RFRST-400DM2)

手順5_2

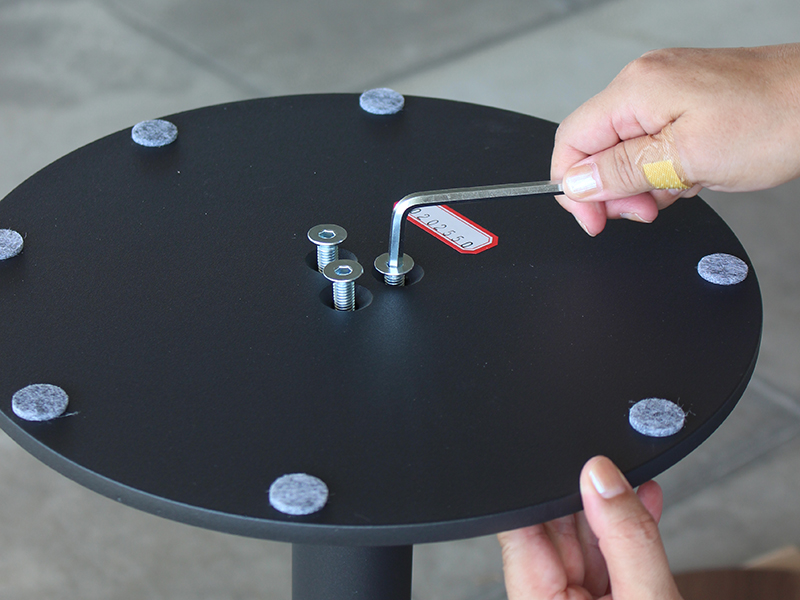

ベース(B)をその先端にのせ、ベース(B)裏の3つの凹みから支柱(C)の下穴まで六角穴付き皿ねじ(F)を差し込んでください。

3本とも付属の六角レンチ(I)で締め付けます。

リフレッシュサイドテーブル(RFRST-400DM2)

手順5_3

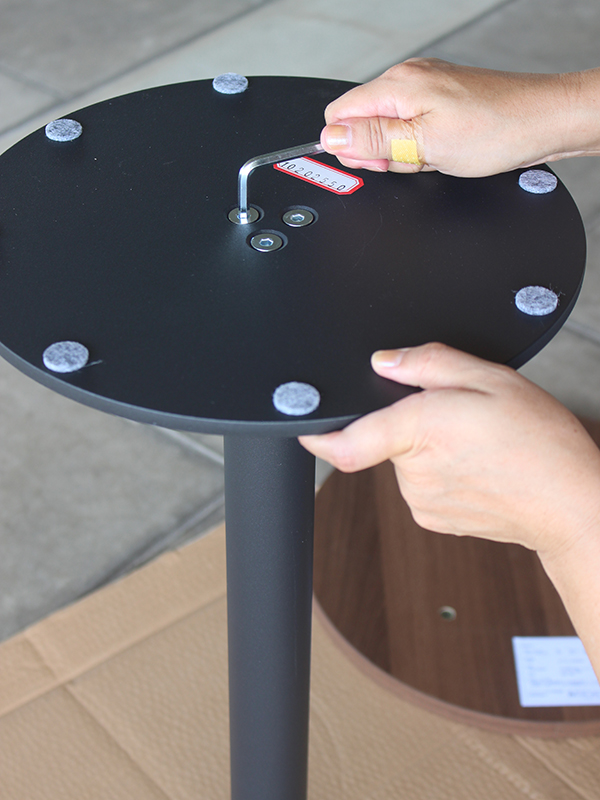

ベース(B)の凹みにねじの頭がすっかり隠れるまで、3本ともしっかりと締め付けてください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順6_1

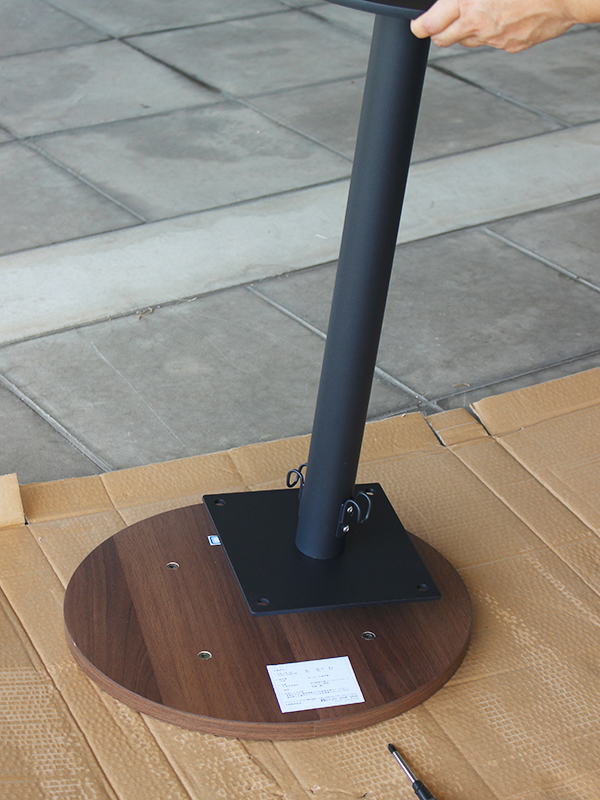

次に、支柱(C)の先端に取り付けた受座(D)と天板(A)を組み付けます。

天板(A)裏面を表にして床に置いた状態で、4つの下穴と受座(D)の4隅の穴の位置を合わせます。

リフレッシュサイドテーブル(RFRST-400DM2)

手順6_2

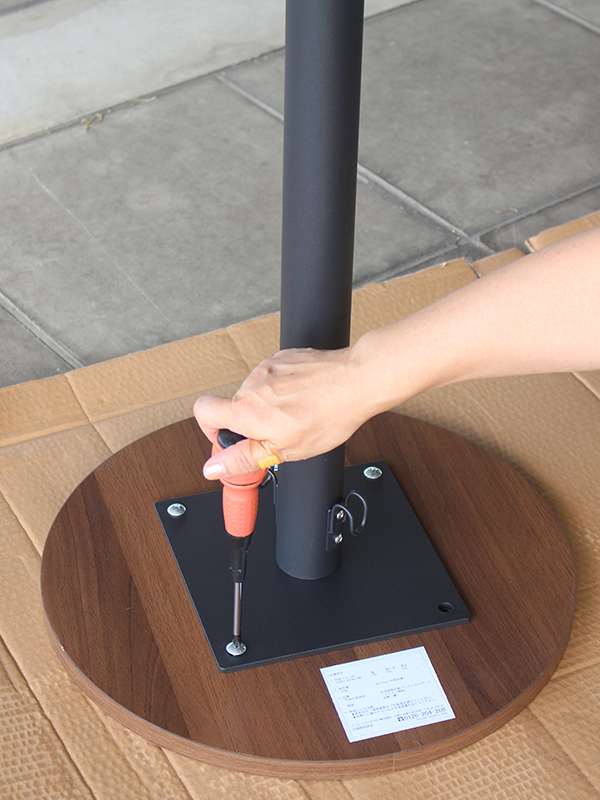

手順2で取り外しておいた4本の十字穴付きトラスねじ大(G)を差し込み、プラスドライバーで回してしっかり締め付けてください。

リフレッシュサイドテーブル(RFRST-400DM2)

手順6_3

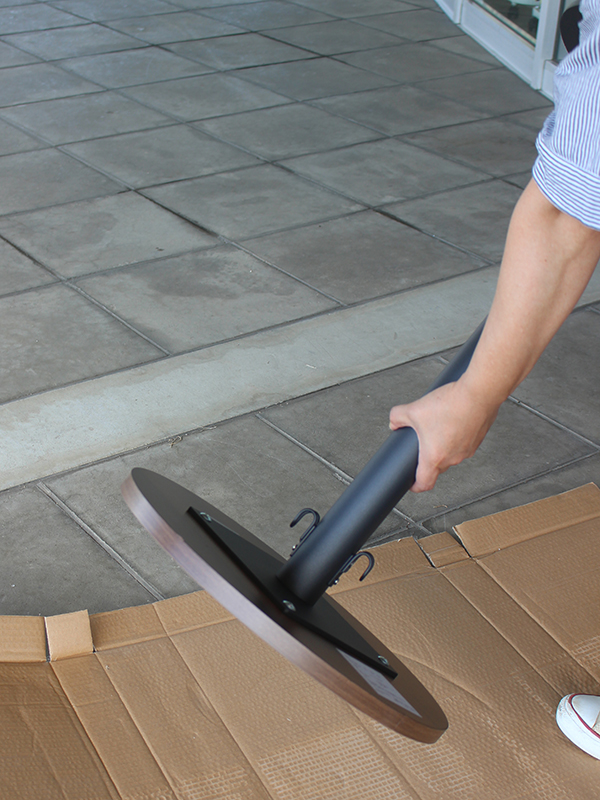

すべてのねじがしっかり締め付けられたら、2人以上で慎重に本体を起こします。

リフレッシュサイドテーブル(RFRST-400DM2)

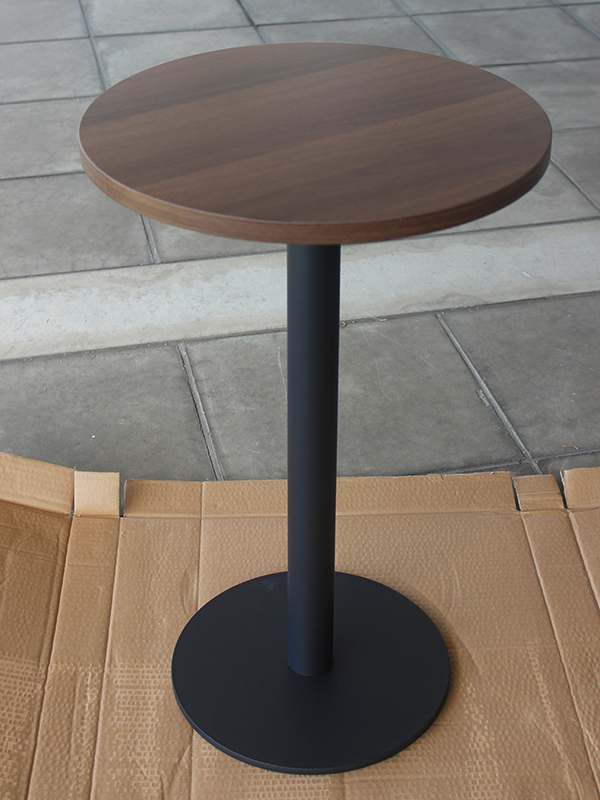

完成

以上で組み立て完了です。
