スチールワゴン(RFWG2-STWH)の組み立て
スチールワゴン(RFWG2-STWH)の組み立て

スチールワゴンの組み立て方を工程ごとに写真で解説しています。

POINT

  • プラスドライバーをご用意ください。
  • 所要時間は約20分です。
  • 作業は2人以上で行なってください。
  • 商品同梱の組立説明書と併せてご覧ください。

【該当商品】

組み立て手順

この商品は、キャスターのサプライヤー変更に伴い、RFWG-STからRFWG2-STへとマイナーチェンジしています。組み立て手順は同じです。

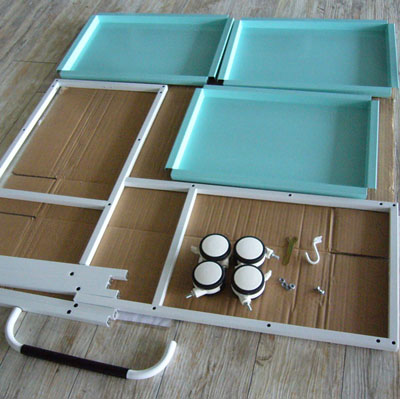

準備

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

スチールワゴン(RFWG2-STWH)の組み立て

手順1_1

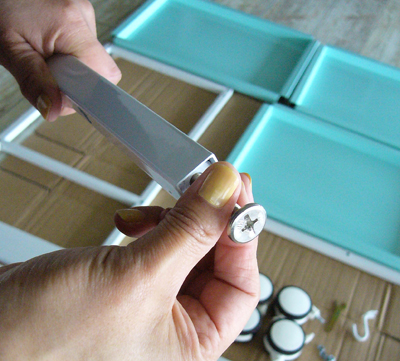

はじめに6本の横フレーム(A)の両端に取り付けてある十字穴付きJねじ(C)をすべて取り外してください。

スチールワゴン(RFWG2-STWH)の組み立て

手順1_2

同様にして、ハンドル(F)の両端に取り付けてある十字穴付きJねじ(C)も取り外してください。

外した十字穴付きJねじ(C)は、まとめて保管しておきます。

スチールワゴン(RFWG2-STWH)の組み立て

手順2_1

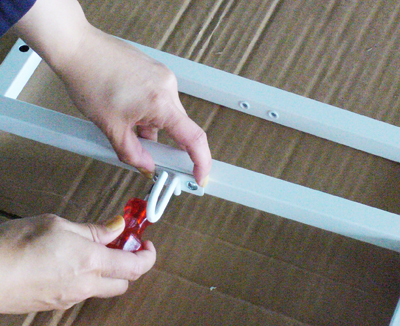

2本のフレーム(B)のどちらか一方にフック(D)を取り付けます。

十字穴付きトラスねじ(E)2本を使い、プラスドライバーで締め付けて固定してください。

スチールワゴン(RFWG2-STWH)の組み立て

手順2_2

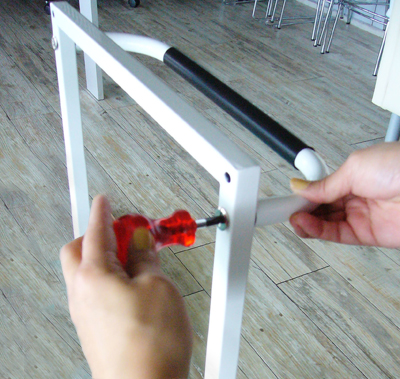

つづいて、もう一方のフレーム(B)にハンドル(F)を取り付けます。

手順1で取り外しておいた十字穴付きJねじ(C)を使って、フレーム(B)の上から2つ目の下穴にハンドル(F)を取り付けてください。

スチールワゴン(RFWG2-STWH)の組み立て

手順2_3

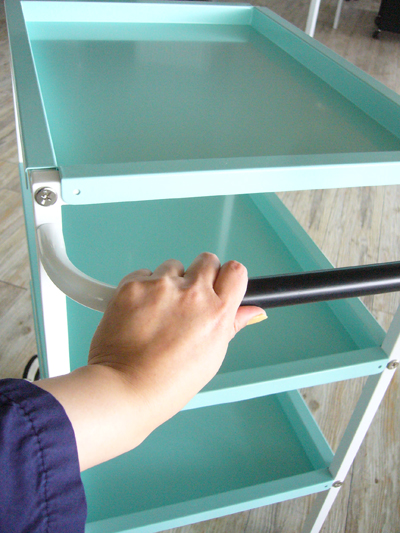

ハンドル(F)を取り付けたフレーム(B)を内側から見た状態です。

スチールワゴン(RFWG2-STWH)の組み立て

手順3

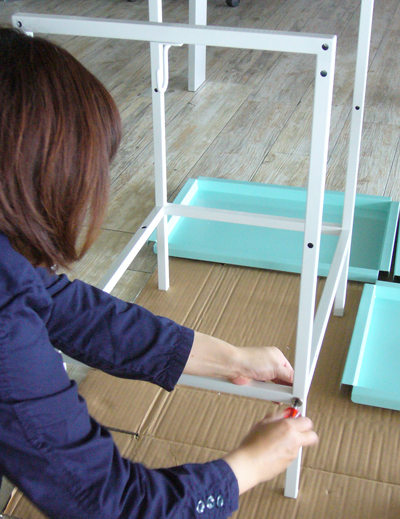

次に、2本のフレーム(B)の下段の穴に、横フレーム(A)を組み付けます。

手順1で取り外しておいた十字穴付きJねじ(C)を使って、プラスドライバーで回して締め付け、固定してください。

スチールワゴン(RFWG2-STWH)の組み立て

手順4_1

ここまで組み付けた本体を一旦横に倒し、今度はキャスター(G)を取り付けます。

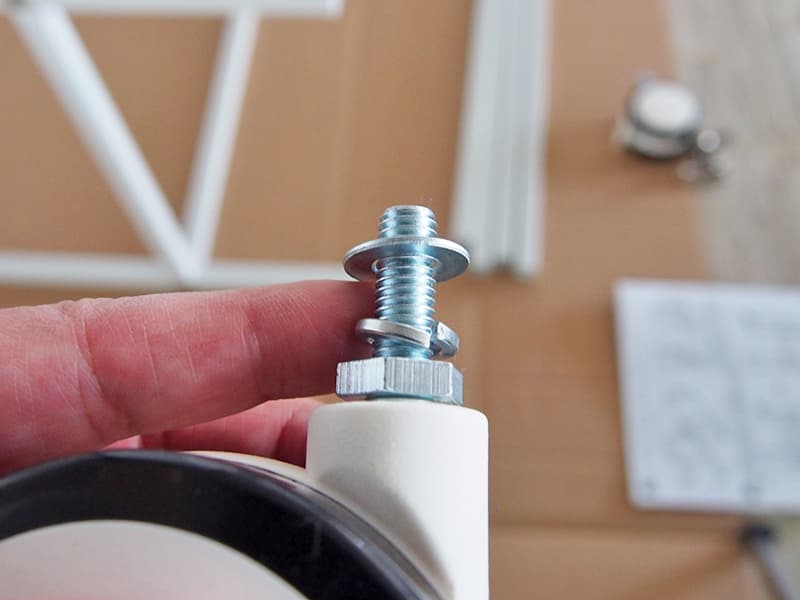

まず4つのキャスター(G)のネジ部分に、スプリングワッシャー(I)とワッシャー(J)をこの順で通しておきます。

*キャスター(G)はレバーを下げ、ストッパーをロックした状態で組み立てを進めてください

スチールワゴン(RFWG2-STWH)の組み立て

手順4_2

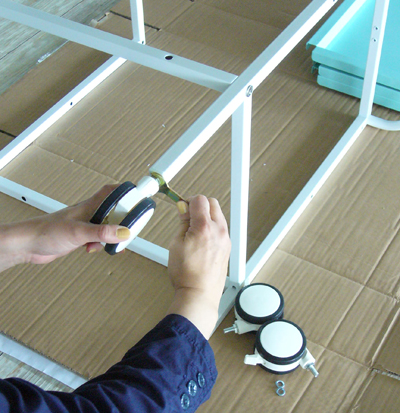

スプリングワッシャー(I)とワッシャー(J)を通したキャスター(G)をフレーム(B)底の穴に回し入れ、付属のスパナ(H)で4つともしっかりと締め付けてください。

*キャスター(G)はレバーを下げ、ストッパーをロックした状態で組み立てを進めてください

スチールワゴン(RFWG2-STWH)の組み立て

手順5_1

4つのキャスター(G)が全て取り付けられたら、それぞれのストッパーがロックされていることを確認してから、2人以上で本体を慎重に起こします。

スチールワゴン(RFWG2-STWH)の組み立て

手順5_2

下段の横フレーム(A)に、トレー(K)を上からはめ込むようにしてセットしてください。

トレー(K)をはめ込みにくい場合は、手順3で組み付けた横フレーム(A)の十字穴付きJねじを一旦ゆるめることでセットしやすくなります。

スチールワゴン(RFWG2-STWH)の組み立て

手順6_1

つづいて、フレーム(B)中段部分に横フレーム(A)を2本、手順1で取り外しておいた十字穴付きJねじ(C)を使って、プラスドライバーで回して締め付け、固定します。

スチールワゴン(RFWG2-STWH)の組み立て

手順6_2

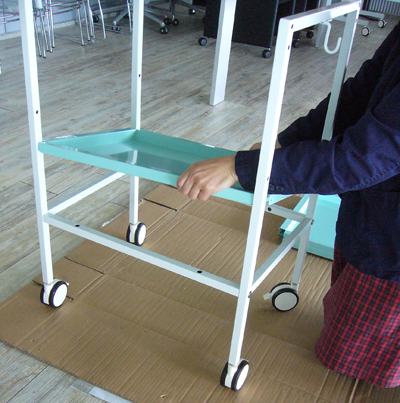

横フレーム(A)が固定できたら、その上からトレー(K)を上からはめ込み、セットしてください。

スチールワゴン(RFWG2-STWH)の組み立て

手順7_1

同様にして、フレーム(B)最上段の穴に横フレーム(A)2本を組み付けます。手順1で取り外しておいた十字穴付きJねじ(C)を、プラスドライバーでまずはゆるめに取り付けます。

スチールワゴン(RFWG2-STWH)の組み立て

手順7_2

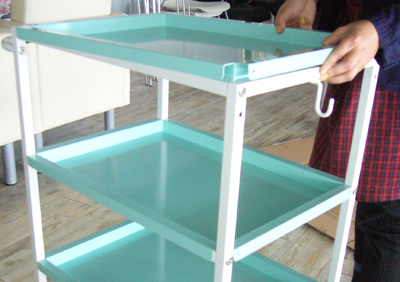

その後、取り付けた横フレーム(A)の最上段にトレー(K)をセットしてください。

スチールワゴン(RFWG2-STWH)の組み立て

手順8

最後に、全ての十字穴付きJねじ(C)をゆるみのないようしっかり増し締めして固定してください。

スチールワゴン(RFWG2-STWH)の組み立て

手順9

以上で組み立ては完了です。

移動させる前に、キャスターのストッパーを上げてロックを解除します。

キャスターのストッパーについて

スチールワゴン(RFWG2-STWH)の組み立て

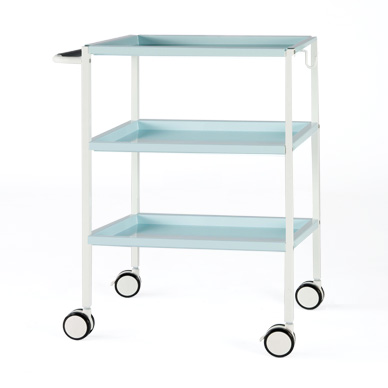

完成

以上で完成です。

*ご使用の際は、定期的にキャスターにゆるみがないかどうかを確認し、ゆるんだ状態の場合はスパナで増し締めしてからご使用ください。
