スタッツィオーネシリーズのカフェワゴンの組み立て工程を写真で解説します。

POINT

  • プラスドライバーをご用意ください。
  • 所要時間は約20分です。
  • 作業は2人以上で行なってください。
  • 商品同梱の組立説明書と併せてご覧ください。

【該当商品】

組み立て手順

準備

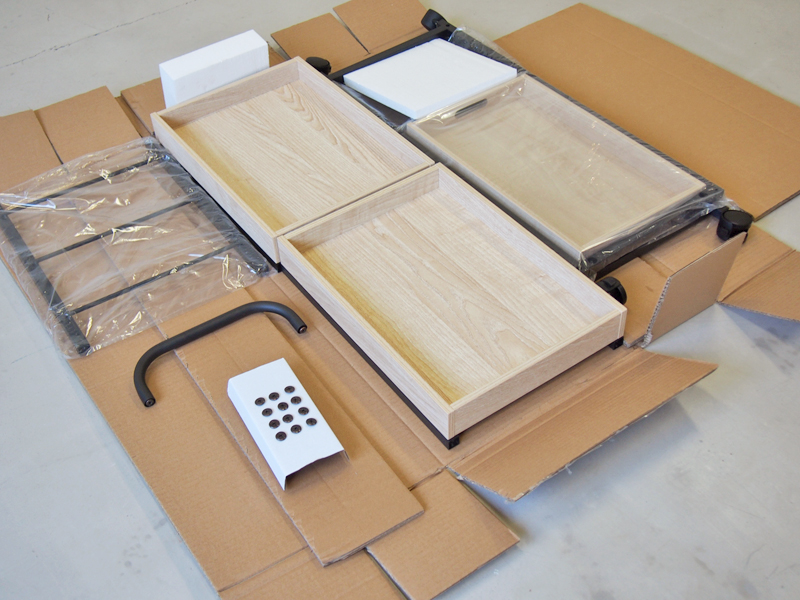

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順1

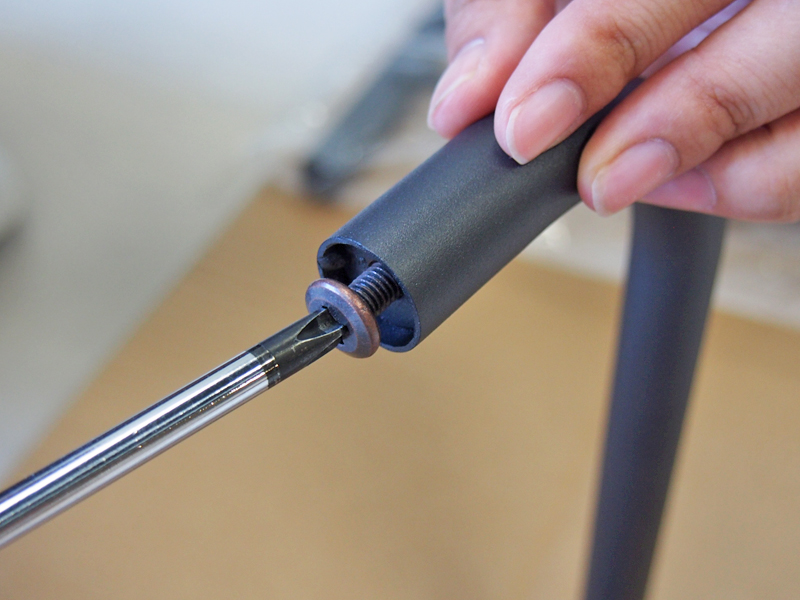

はじめに、取手(F)に取り付け済みの十字穴付きJねじ小(G)2本を、プラスドライバーで回して取り外してください。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順2_1

手順1で取り外した十字穴付きJねじ小(G)を使って右脚部(A)に取手(F)を組み付けます。

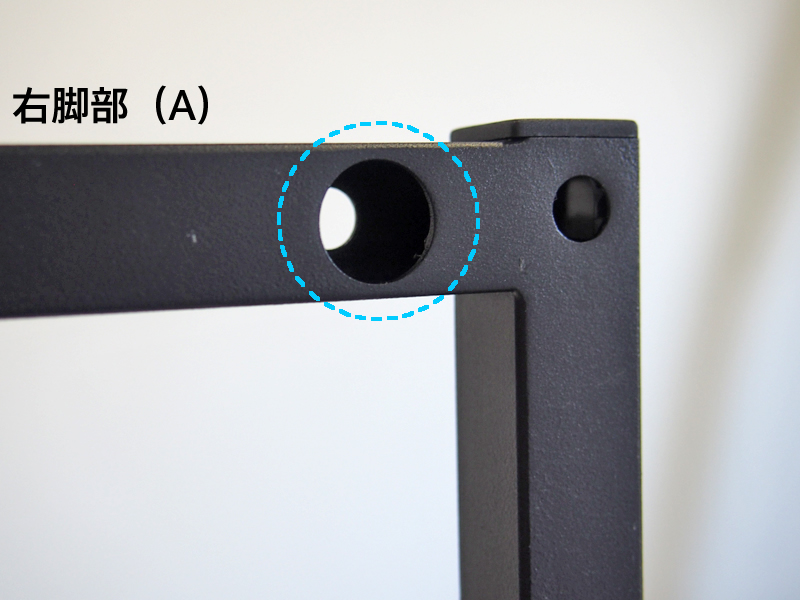

右脚部(A)には内外があり、上部にある穴が大きいほうが内側になりますので向きをお確かめください。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順2_2

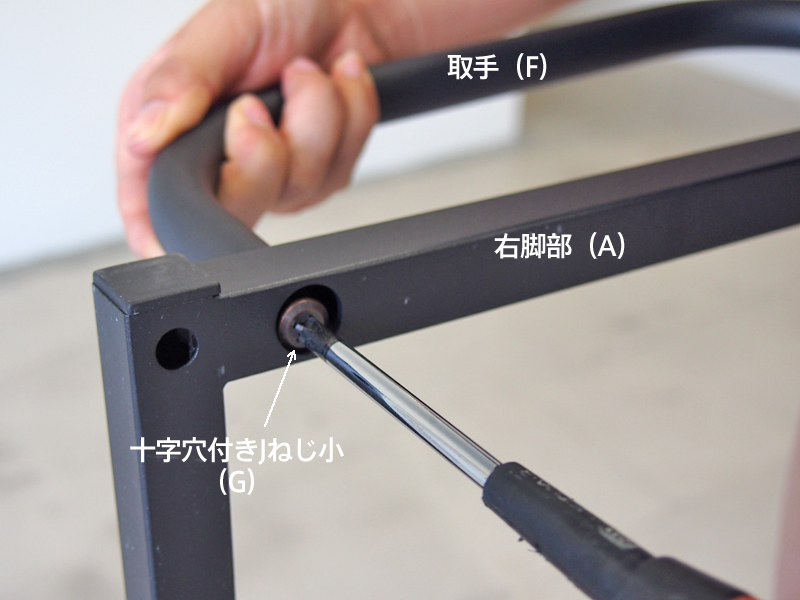

右脚部(A)の内外を確認できたら、内側から十字穴付きJねじ小(G)を外側の取手(F)まで差し込み、プラスドライバーで回して締め付けてください。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順3_1

今度は左脚部(B)に2枚のトレー(下)(D)と受けパイプ(E)を取り付けます。

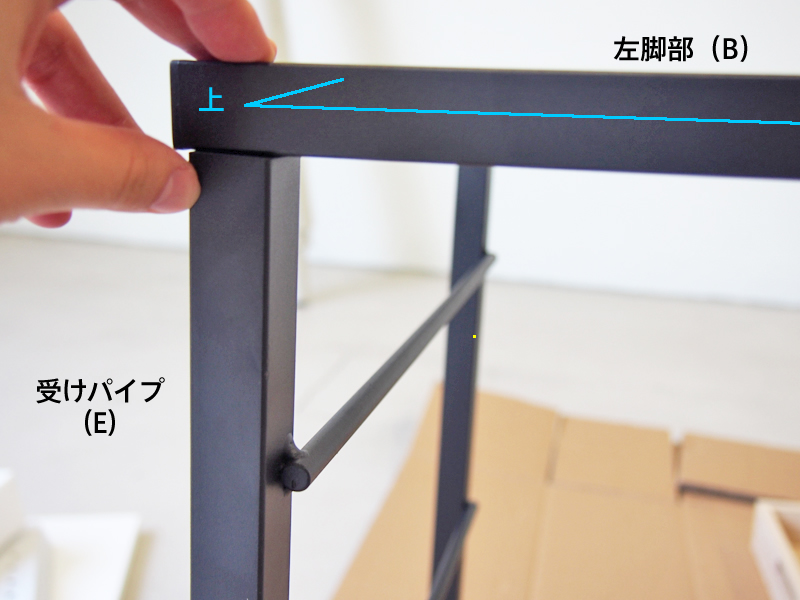

その際、最上段となる受けパイプ(E)は3本の丸線が溶接されている面が下になるよう、各パーツの向きを確認してから取り付けを行なってください。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順3_2

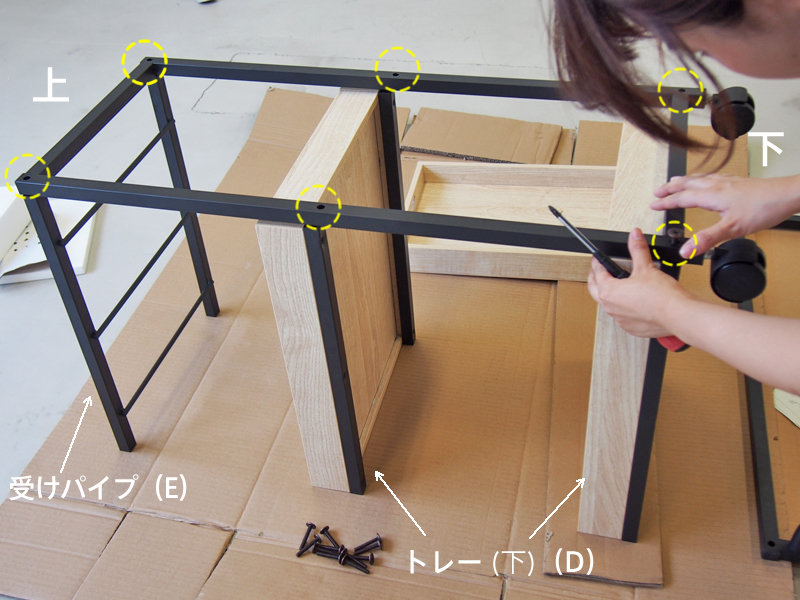

受けパイプ(E)と2枚のトレー(下)(D)の側面に、左脚部(B)を上から載せるように置き、6箇所の穴の位置を合わせて十字穴付きJねじ大(H)で組み付けます。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順3_3

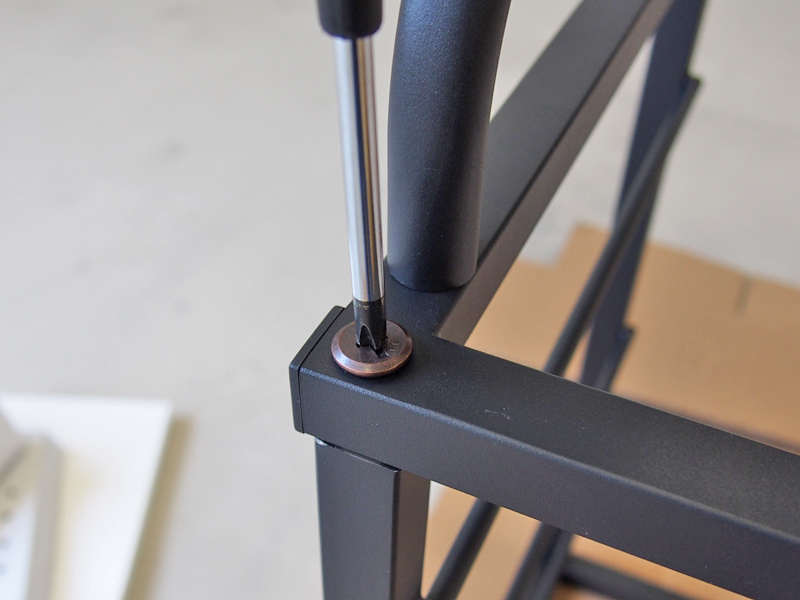

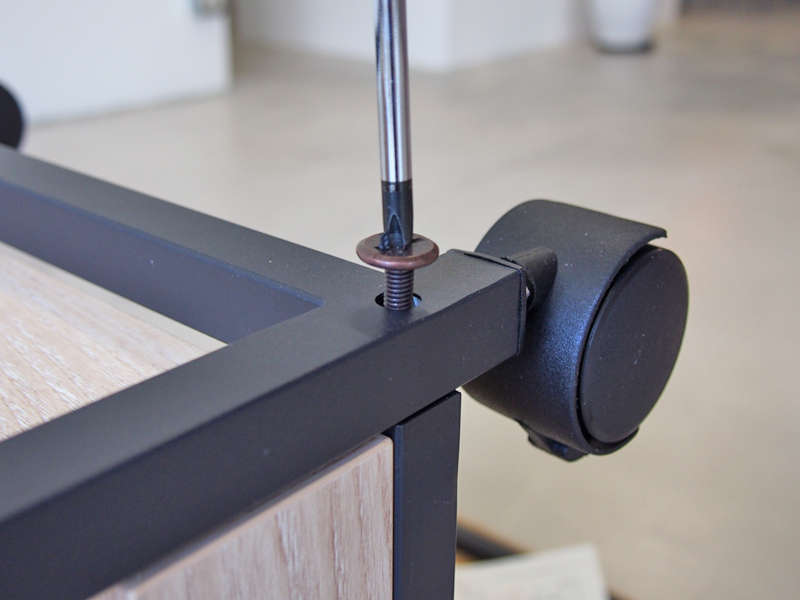

プラスドライバーで十字穴付きJねじ大(H)を回し、しっかりと締め付けてください。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順4_1

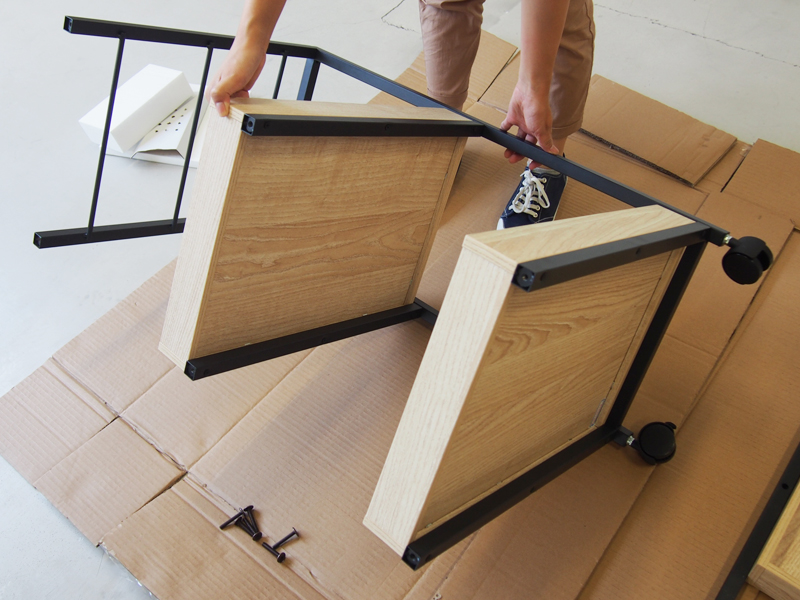

手順3で組み付けた本体を裏返し、左脚部(B)が下になるように置きます。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順4_2

2枚のトレー(下)(D)と受けパイプ(E)ノ側面に、取手(F)を取付済みの右脚部(A)を載せ、6箇所の穴の位置を合わせて、十字穴付きJねじ大(H)で固定します。

プラスドライバーを使って回し締め、しっかりと組み付けてください。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順4_3

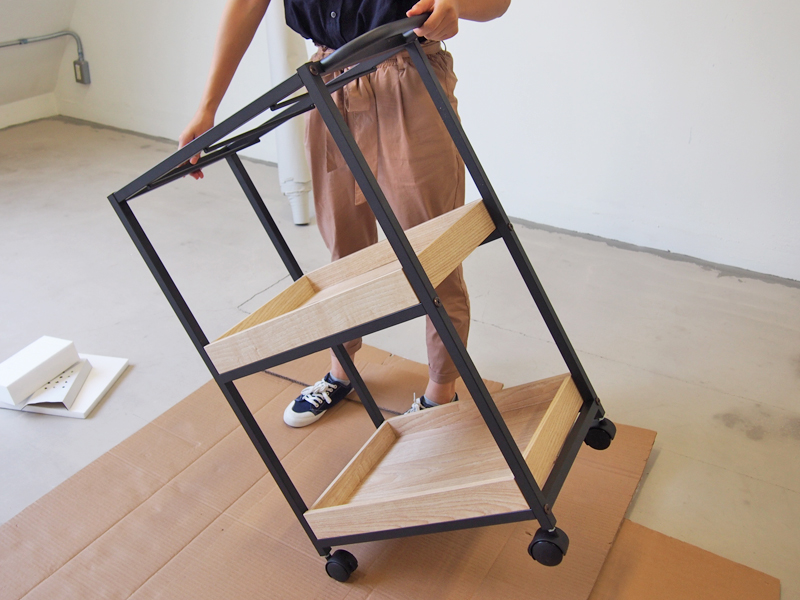

すべてのねじがしっかりと締め付けてあることを確認したら、本体を起こします。

カフェワゴン(RFWG-CF5335NA)の組み立て

手順5

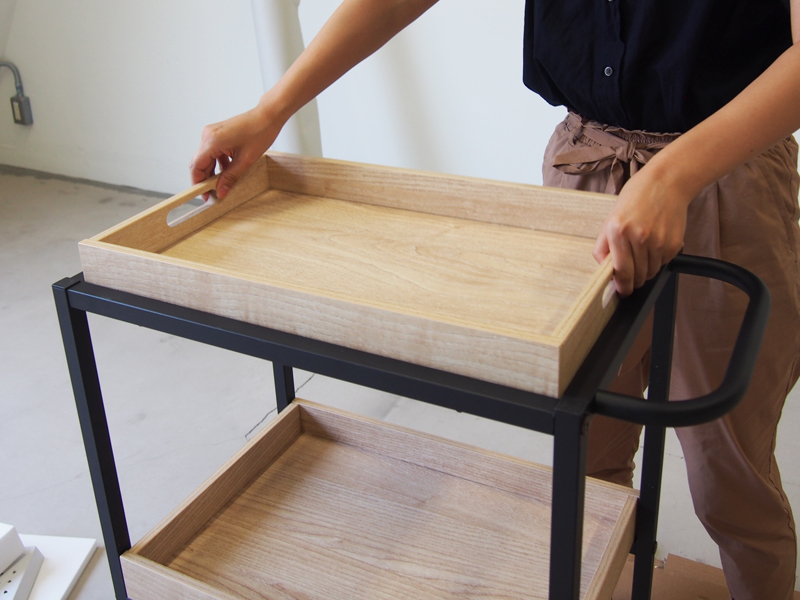

受けパイプ(E)の上にトレー(上)(C)を置いてください。

カフェワゴン(RFWG-CF5335NA)の組み立て

完成

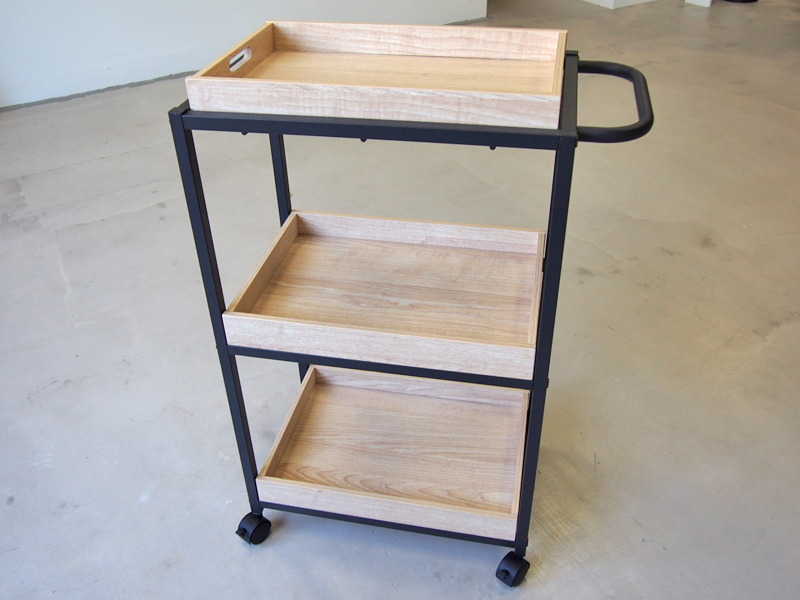

以上で組み立て完了です!

キャスターにはストッパーがついています。移動する際は必ずキャスターのロックを解除し、長手方向に移動させてください。
