CTBシリーズT字脚テーブルの組み立て工程を写真で解説します。

POINT

  • プラスドライバーをご用意ください。
  • 所要時間は約30分です。
  • 作業は2人以上で行なってください。
  • 商品同梱の組立説明書と併せてご覧ください。

【該当商品】 *全色完売しました

組み立て手順

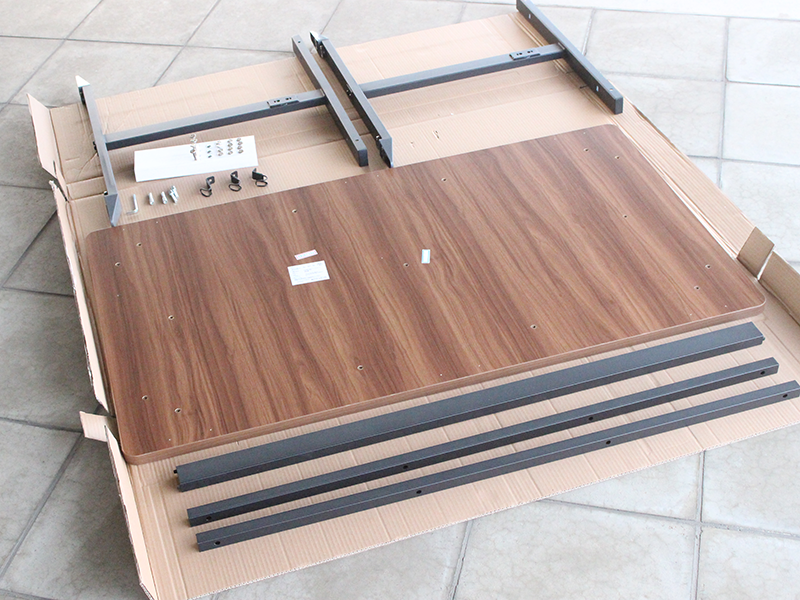

準備

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

T字脚テーブル(RFCTB-1480)の組み立て

手順1_1

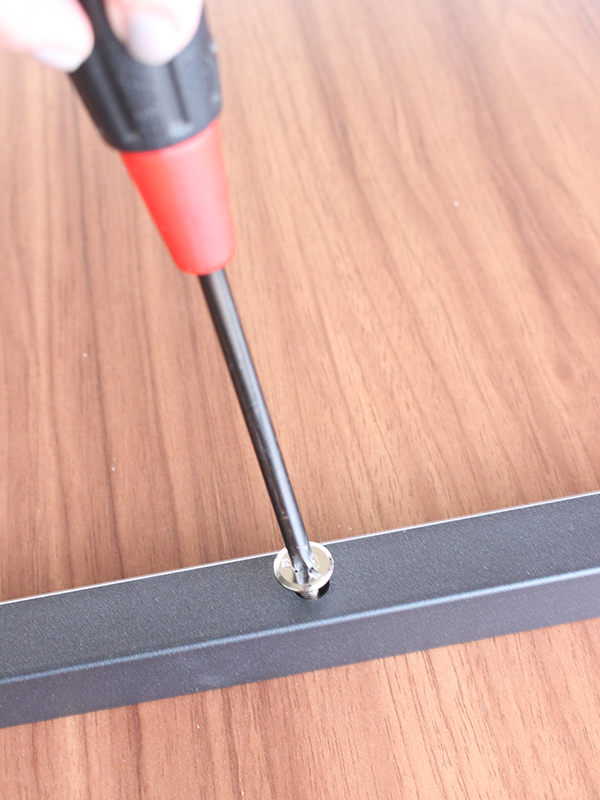

はじめに、十字穴付きJねじ小(F)を使って天板(A)裏に補強パイプ(C)を組み付けてください。

T字脚テーブル(RFCTB-1480)の組み立て

手順1_2

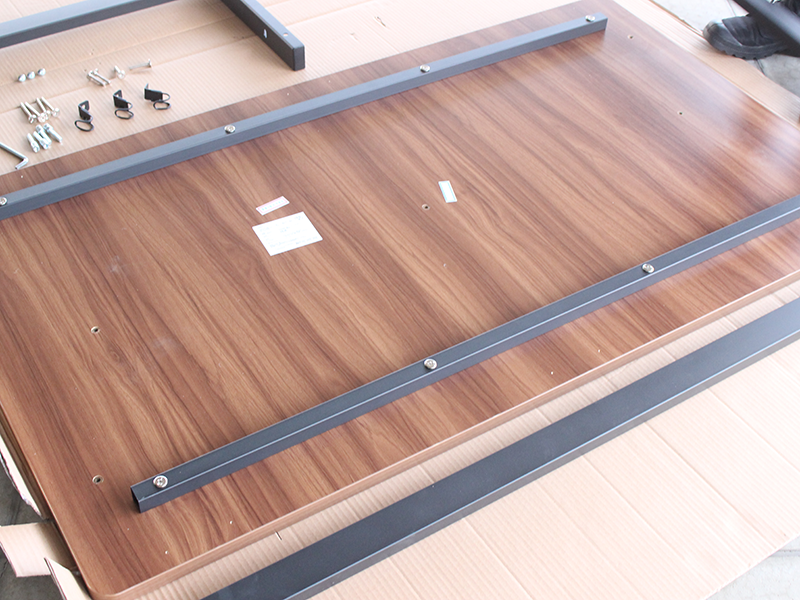

補強パイプ(C)を2本とも、天板(A)裏にしっかりと組み付けます。

T字脚テーブル(RFCTB-1480)の組み立て

手順2_1

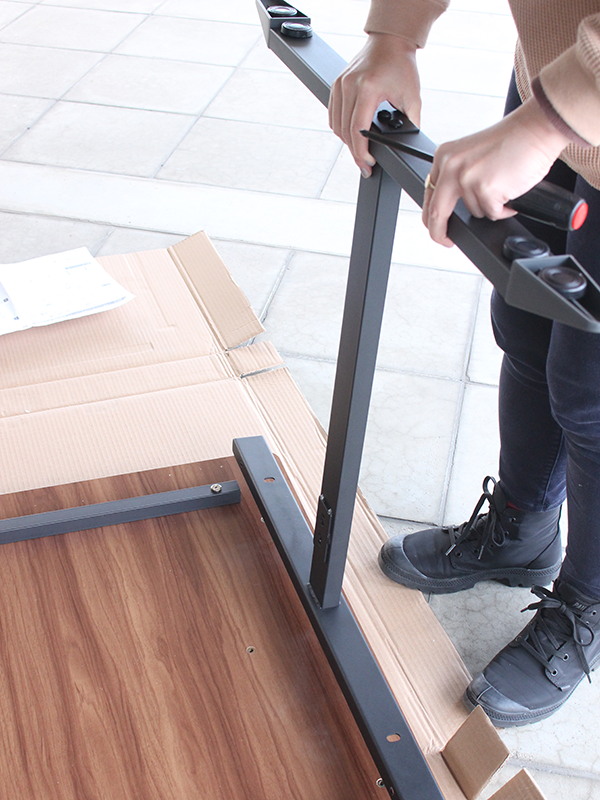

次に、天板(A)に左右脚部(B)を取り付けます。

左右脚部(B)にはそれぞれ内と外がありますので、内側が向かい合わせになるように向きを確認してください。

T字脚テーブル(RFCTB-1480)の組み立て

手順2_2

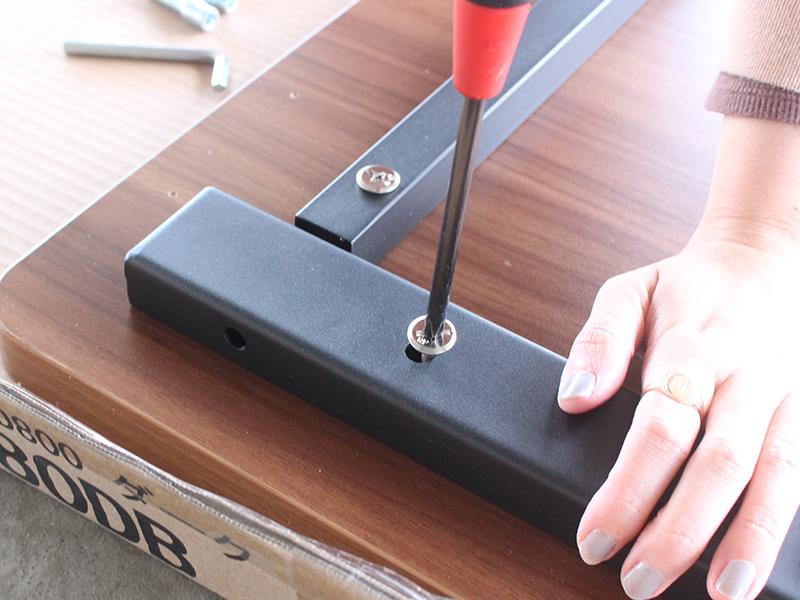

向きが確認できたら、十字穴付きJねじ小(F)で左右脚部(B)を天板(A)に取り付けます。

プラスドライバーを使って、まずはゆるめに仮締めの状態で組み付けて下さい。

T字脚テーブル(RFCTB-1480)の組み立て

手順3_1

次に、左右脚部(B)の内側の穴に貫パイプ(D)の突起を合わせてはめ込みます。

T字脚テーブル(RFCTB-1480)の組み立て

手順3_2

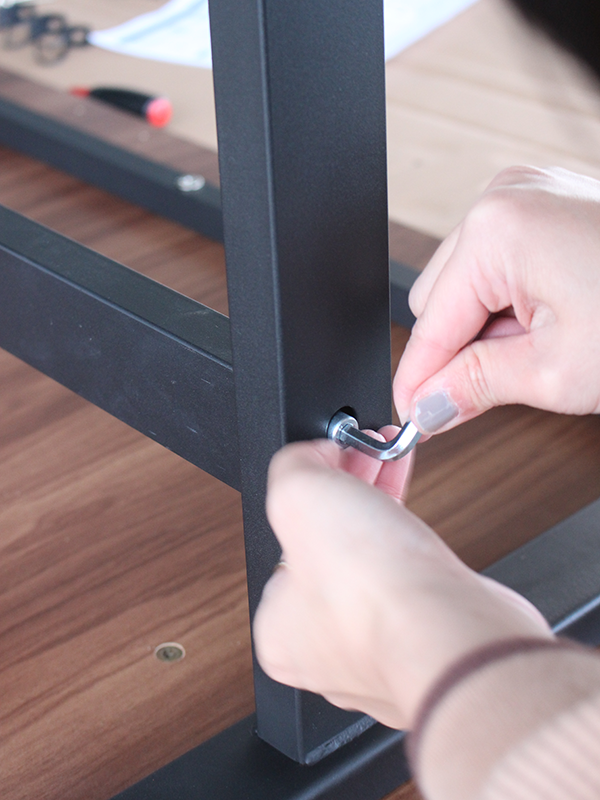

貫パイプ(D)をはめ込めたら、左右脚部(B)の外側から六角穴付きキャップねじ(H)を差し込み、付属の六角レンチ(J)を使って締め付けてください。

T字脚テーブル(RFCTB-1480)の組み立て

手順3_3

その後、手順2_2で仮締めしていた全ての十字穴付きJねじ小(F)をプラスドライバーで増し締めし、しっかり固定してください。

T字脚テーブル(RFCTB-1480)の組み立て

手順4

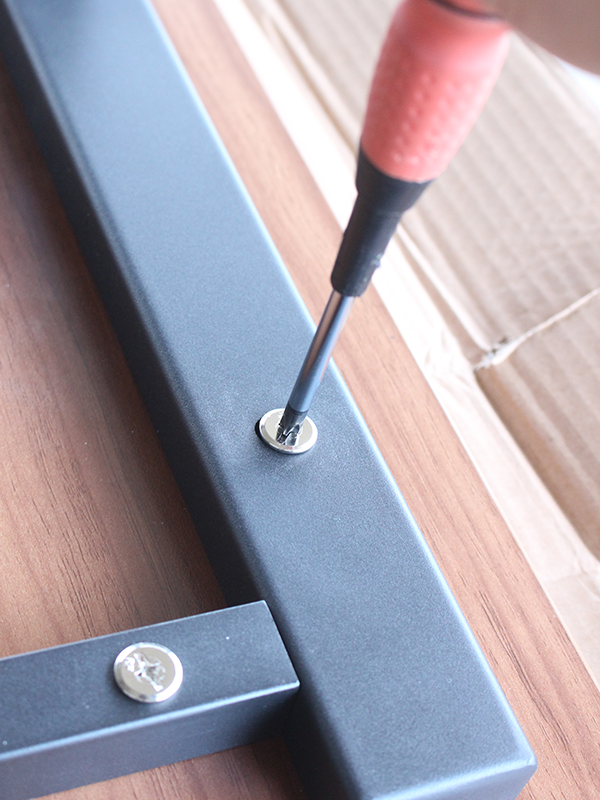

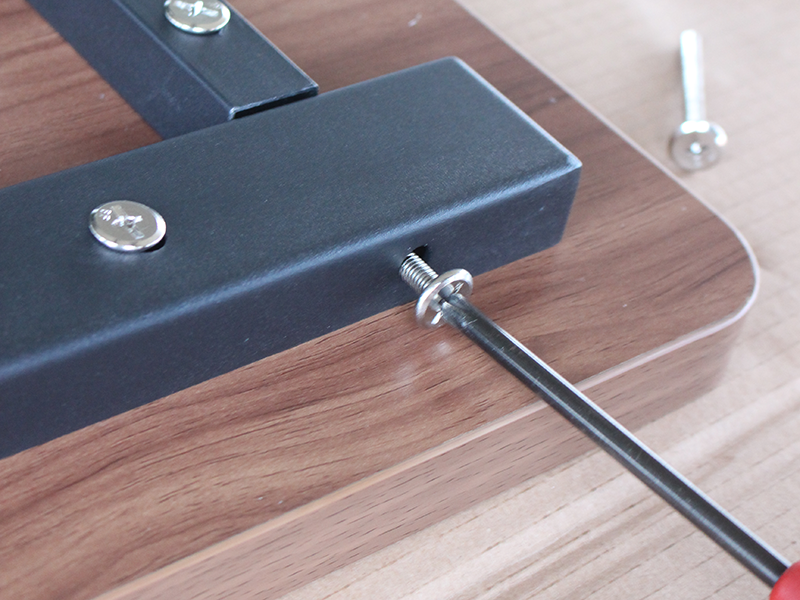

続いて、天板(A)に取り付け済みの補強パイプ(C)を左右脚部(B)に組み付けます。

十字穴付きJねじ大(G)を使い、プラスドライバーで回してしっかり締め付けてください。

T字脚テーブル(RFCTB-1480)の組み立て

手順5_1

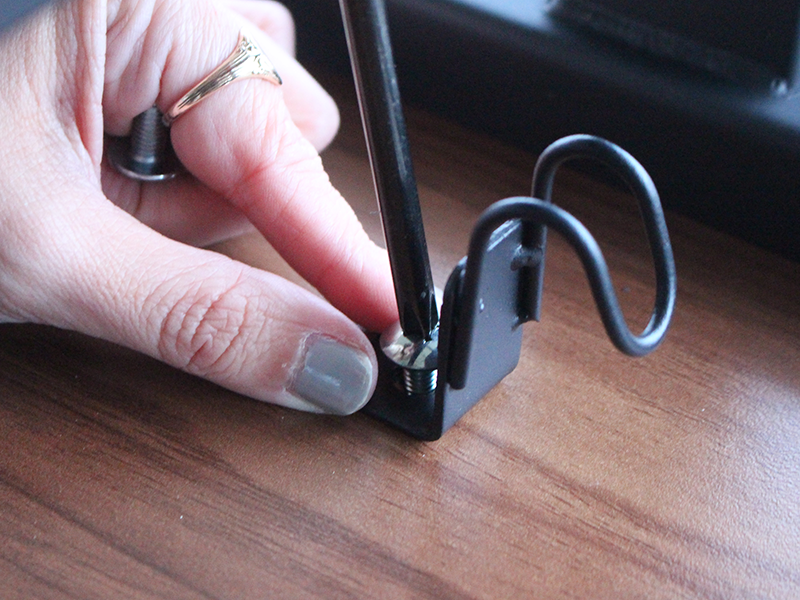

天板(A)裏の下穴にフック(E)を取り付けます。

十字穴付きトラスねじ(I)使ってプラスドライバーで締め、固定してください。

T字脚テーブル(RFCTB-1480)の組み立て

手順5_2

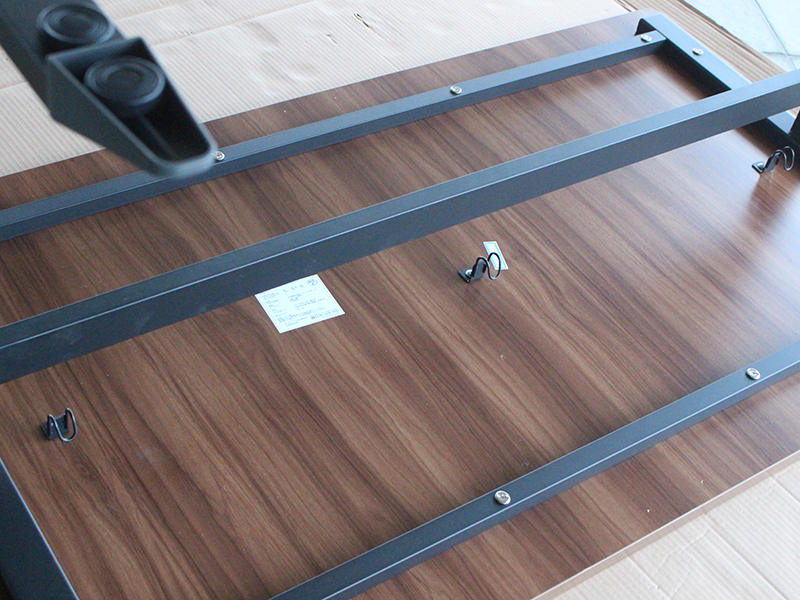

フック(E)は3つとも取り付けてください。

コンセント付き(-NC)の場合

この時点で別梱包の2個口コンセント(K)を取り付けます。天板(A)裏の左右お好みの側(下穴があります)を選び、コンセント(K)の両面テープ(M)表面の紙を剥がして貼り付けてから、十字穴付き皿タッピンねじ(L)を使ってプラスドライバーで回し固定してください。

T字脚テーブル(RFCTB-1480)の組み立て

手順6_1

2人以上で慎重に持ち上げ、テーブルを起こします。

T字脚テーブル(RFCTB-1480)の組み立て

手順6_2

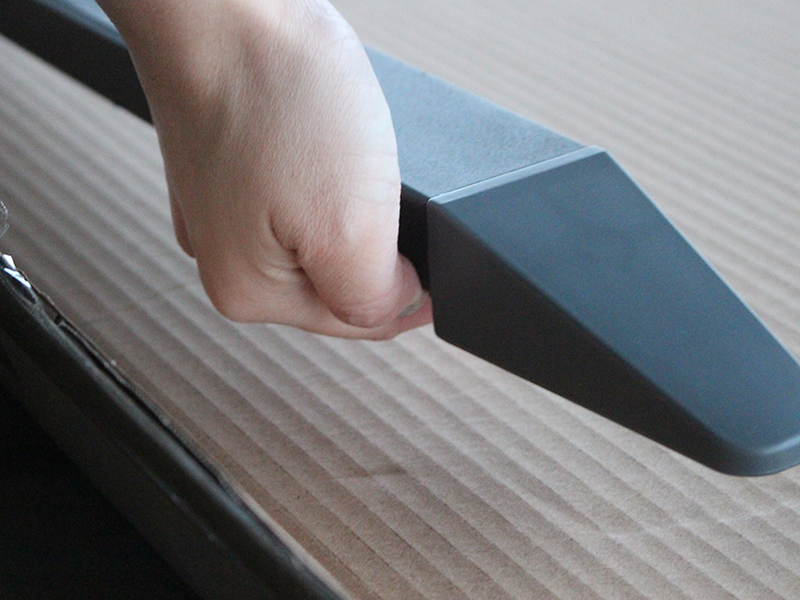

左右脚部(B)の先端の裏にはアジャスターがついています。

テーブルの使用場所まで移動させたら、天板(A)が床と水平になるようアジャスターを回して調整し、ガタつきのないよう設置してください。

T字脚テーブル(RFCTB-1480)の組み立て

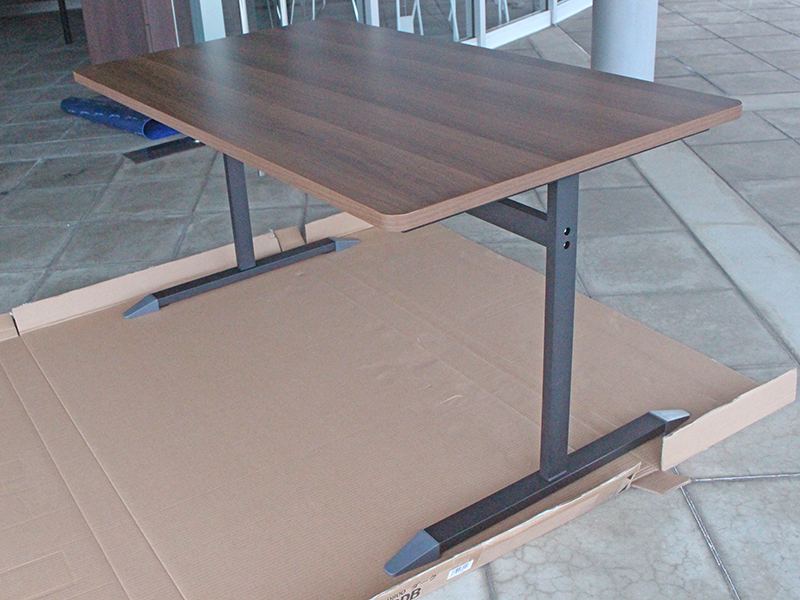

完成

以上で組み立て完了です。

*コンセント付きの場合、天板裏に取り付けたフックは配線用としてご使用いただけます。
