丁番・蝶番・ヒンジ
の調整方法

FAQ

本ページでは、シェルフやキャビネットなど収納家具の扉を固定する丁番(蝶番・ヒンジ)の調整方法を解説しています。
「組み立てたけど扉が歪んでいる」「使っているうちに扉が下がってきた」「扉の位置がずれて閉まりにくい」という場合は、このページを参考に丁番を調節してみてください。

*本ページでは当社製品を例に、一般的な調整方法をご紹介しています。

蝶番の調整方法について

はじめにご確認ください

丁番のネジについて

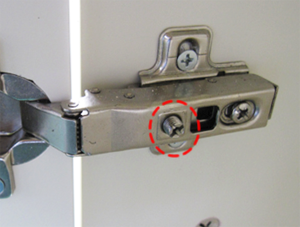

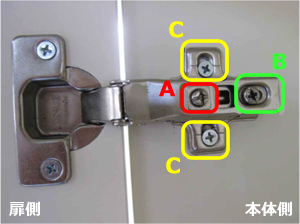

収納家具の扉を調整するには、本体側の丁番にある3種類4つのネジをプラスドライバーで調節します。扉を動かしたい方向によって調節するネジが異なりますので、都度確認しながら行ってください。

  • 扉を左右に調節する場合は A のネジ
  • 扉を前後に調節する場合は B のネジ
  • 扉を上下に調節する場合は C のネジ(2箇所)

【最大50%OFF】オフィス家具・業務用家具の在庫処分セール開催中

扉の左右調節

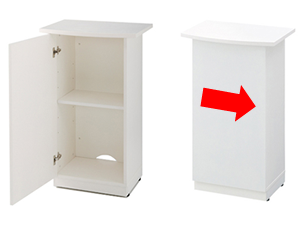

右方向に調節する場合

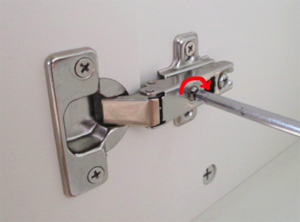

STEP1: 本体側の丁番の中央のネジ(A)をプラスドライバーで時計回りに回します。

STEP2: ネジ(A)が奥へ引っ込み、閉めたときの扉の位置が右方向へ調整されます。

これで完了です。

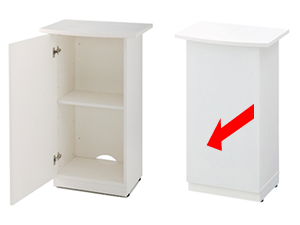

左方向に調節する場合

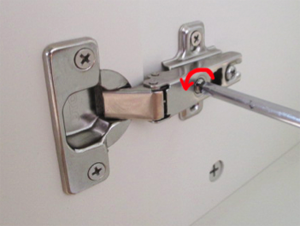

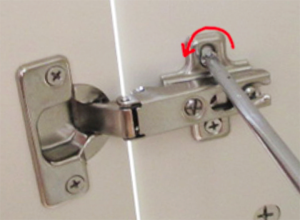

STEP1: 本体側の丁番の中央のネジ(A)をプラスドライバーで反時計回りに回します。

STEP2: ネジ(A)が手前に出てきて、閉めたときの扉の位置が左方向へ調整されます。

これで完了です。

【最大50%OFF】オフィス家具・業務用家具の在庫処分セール開催中

一覧へ戻る

扉の前後調節

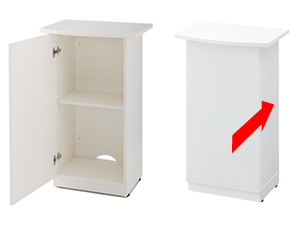

手前方向に調節する場合

扉丁番を手前方向に調節する

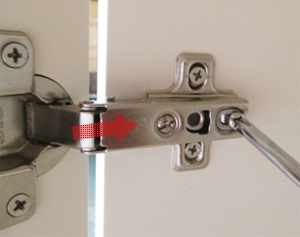

STEP1: 本体側の丁番の一番奥のネジ(B)をプラスドライバーで反時計回りにまわしてゆるめます。

扉丁番を手前方向に調節する

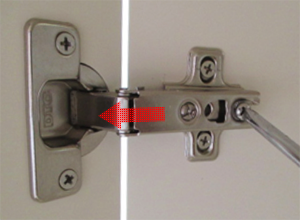

STEP2: ネジ(B)がゆるんだ状態で丁番を手前にスライドさせ引き出してください。

扉丁番を手前方向に調節する

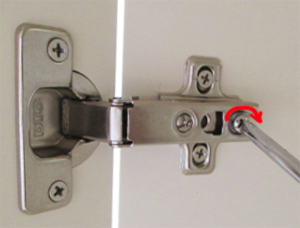

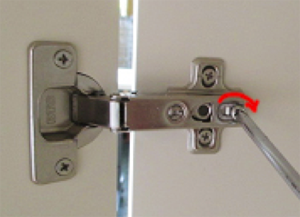

STEP3: 扉の位置が調節できたら、ネジ(B)を時計回りにまわして締め、固定します。

扉丁番を手前方向に調節する

これで完了です。

後ろ(奥)方向に調節する場合

扉丁番を後ろ方向に調節する

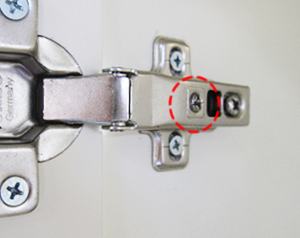

STEP1: 本体側の丁番の一番奥のネジ(B)をプラスドライバーで反時計回りにまわしてゆるめます。

扉丁番を後ろ方向に調節する

STEP2: ネジ(B)がゆるんだ状態で丁番をゆっくりと奥にスライドさせてください。

扉丁番を後ろ方向に調節する

STEP3: 扉の位置が調節できたらネジ(B)を時計回りにまわして締め、固定します。

扉丁番を後ろ方向に調節する

これで完了です。

【最大50%OFF】オフィス家具・業務用家具の在庫処分セール開催中

一覧へ戻る

扉の上下調節

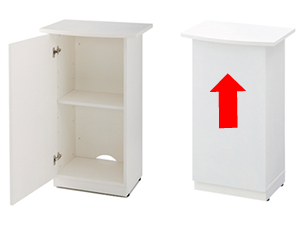

上方向に調節する場合

扉丁番を上方向に調節する

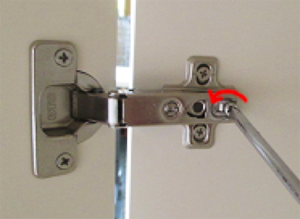

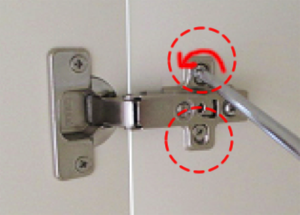

STEP1:本体側の丁番の上下2箇所のネジ(C)をプラスドライバーで反時計回りにまわしてゆるめます。

扉丁番を上方向に調節する

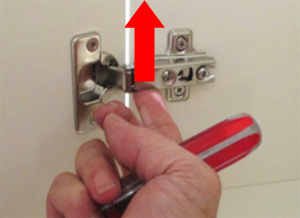

STEP2: 2つのネジ(C)がゆるんだ状態で、丁番を上に押し上げて扉の高さを調節してください。

扉丁番を上方向に調節する

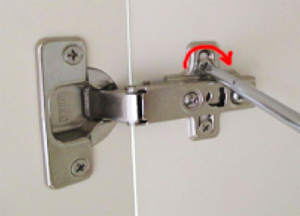

STEP3:扉の位置が調節できたら、2つのネジ(C)を時計回りにまわして締め、固定します。

扉丁番を上方向に調節する

これで完了です。

下方向に調節する場合

扉丁番を下方向に調節する

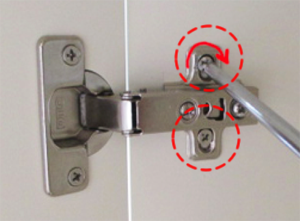

STEP1:本体側の丁番の上下2箇所のネジ(C)をプラスドライバーで反時計回りにまわしてゆるめます。

扉丁番を下方向に調節する

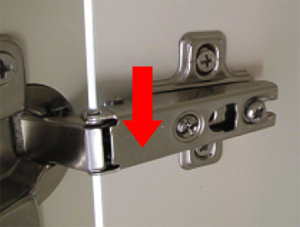

STEP2: 2つのネジ(C)がゆるんだ状態で、丁番を下に押し下げ、扉の高さを調節してください。

扉丁番を下方向に調節する

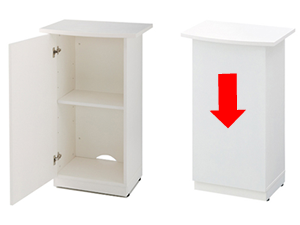

STEP3:扉の位置が調節できたら2つのネジ(C)を時計回りにまわして締め、固定します。

扉丁番を下方向に調節する

これで完了です。
