脚付きホワイトボード(Z-SHWB-6012ASWH)の組み立て

ホワイトボード
  • プラスドライバーをご用意ください。
  • 作業は2人以上で行なってください。
  • 組み立て時間は約20分です。
  • 商品同梱の組立説明書と併せてご覧ください。

準備

組み立てる場所には、パッケージの段ボールを広げて敷くなどして、床や家具に傷がつかないように注意してください。

手順1

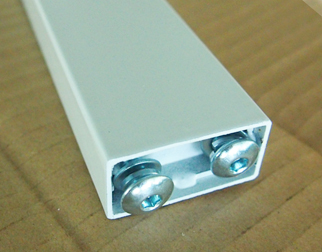

最初に、フレーム(A)の両端に、トラスボルト(F)、スプリングワッシャー(H)、ワッシャー(I)が取り付けてあるのをご確認ください。

ホワイトボードの組み立て

手順2

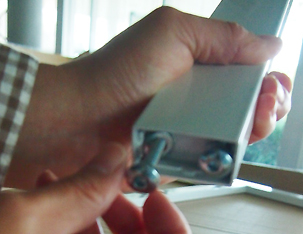

フレーム(A)からトラスボルト(F)、スプリングワッシャー(H)、ワッシャー(I)を取り外します。手で回すだけで外れるようになっておりますが、難しい場合は付属の六角レンチ(E)をご使用ください。

ホワイトボードの組み立て

手順3

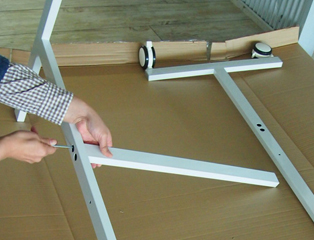

左右の脚(B)の間にフレーム(A)を取り付けます。手順②で外したトラスボルト(F)、スプリングワッシャー(H)、ワッシャー(I)を、脚(B)の外側からフレーム(A)の穴まで差し込み、六角レンチ(E)で締めます。この段階では抜けない程度に軽く締めておいてください。

ホワイトボードの組み立て

手順4

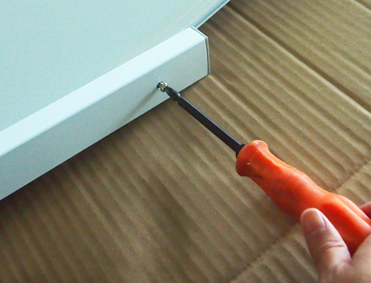

手順③で取り付けた左右の脚部(B)の間に、ネジ(G)でボード(C)を取り付けます。上下2箇所、計4箇所をプラスドライバーでしっかりと締め付けて固定してください。

ホワイトボードの組み立て

手順5

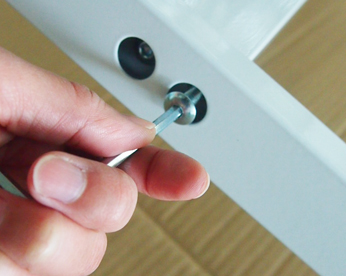

手順③で軽く締めておいたネジ4箇所を六角レンチ(E)で増し締めし、固定します。

ホワイトボードの組み立て

手順6

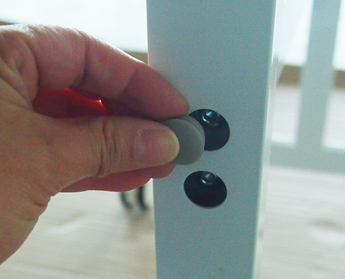

固定できたら、穴の上にキャップ(J)を取り付けます。組み上がったら、2人以上で慎重に起こしてください。

ホワイトボードの組み立て

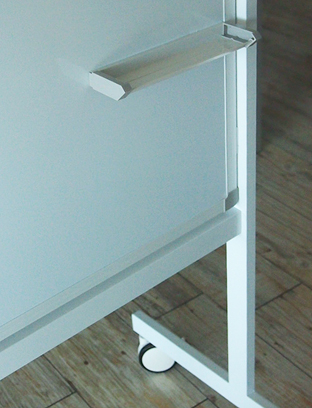

付属のペントレーはマグネット式です。ボード面のお好きな位置に取り付けてご利用ください。
ホワイトボードの組み立て

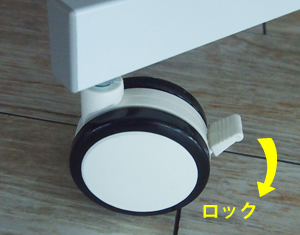

4つのキャスターにはすべてストッパーがついています。移動する際にはレバーを上げてロックを解除し、ご使用の際はすべてのキャスターのレバーを下げて、ロックした状態でご利用ください。
ホワイトボードの組み立て

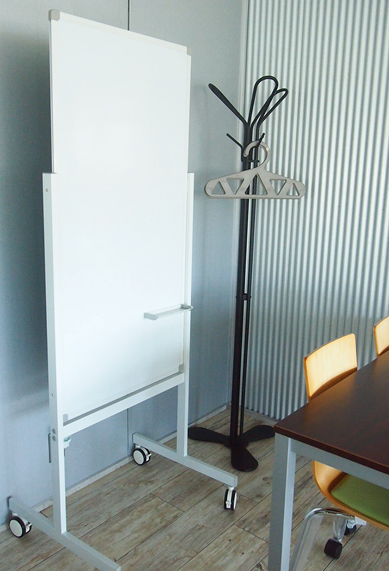

完成

以上で組み立て完了です!
